Neues Schrumpfgerät für TUS-Mikrofutter

Für das Schrumpfen von Mini-Werkzeugen oder sehr schlanken Werkzeugen entwickelte Diebold das MicroShrink 500, ein induktives Schrumpfgerät mit sehr niedriger Generatorleistung. Bisher bekannte Schrumpfgeräte hatten eine zu hohe Leistung, die nicht soweit gedrosselt werden konnte, um kleine Fräser ohne Überhitzen in Mini-Futter schrumpfen zu können.

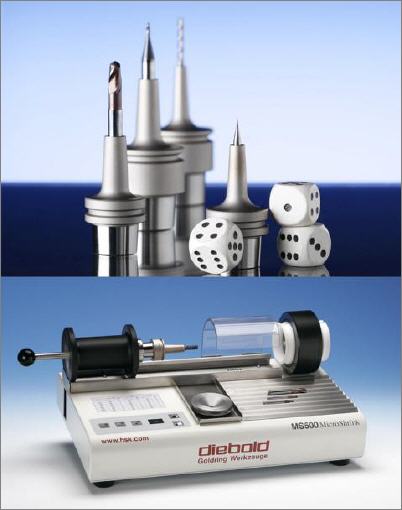

MicroMS 500-V2 von Diebold

In der Mikrobearbeitung ist die Zielsetzung, Fräser mit 20my Durchmesser prozesssicher einsetzen zu können. Das MicroShrink 500 von Diebold ist ein wichtiger Baustein, um dieses Ziel zu erreichen.


Beim MicroShrink 500 wird die patentierte Deckscheibentechnik in der Induktivspule eingesetzt. Wegen der sehr niedrigen Generatorleistung von nur 500 Watt sind sogar zwei Deckscheiben erforderlich, die das Magnetfeld in der Spule in einem genau definierten Bereich wirken lassen.

Beim Schrumpfprozess muss die Bohrung des Werkzeughalters gleichmäßig und exakt dort erwärmt werden, wo der Traganteil des Schneidwerkzeuges liegt. Für sanftes Erwärmen ist ein Zeitfenster von 20 bis 40 Sekunden notwendig. Mit wenig Energieeintrag wird sichergestellt, dass die Werkzeuge nicht über ihre maximal zulässige Temperatur hinaus erwärmt werden. Ein Glühen der Werkzeuge hätte fatale Folgen für den Prozess: Man würde das Werkzeug zwar Einschrumpfen können, aber ein Ausschrumpfen wäre dann schon problematisch. Überhitzte Werkzeuge sind nach kürzester Zeit unbrauchbar, da sich die Bohrung der Werkzeuge sowie das Materialgefüge verändert.

Die TUS-Serie (TUS ist die Bezeichnung für ultraschlanke Minifutter)  ist speziell für die Mikrobearbeitung entwickelt worden. Die Mikrobearbeitung auf Maschinen mit sehr schnell rotierenden Spindeln (40.000 U/min bis >100.000 U/min) erfordert sehr kleine Schrumpfwerkzeuge, die möglichst wenig Masse haben, also im Spannbereich der Fräser sehr kurz sein müssen.

Es wird vorwiegend mit einem Schaftdurchmesser von drei Millimeter gearbeitet, eine Größe, die sich auf perfekt abgestimmten Schrumpfgeräten problemlos ein- und ausschrumpfen lässt. Voraussetzung ist allerdings, dass die Werkzeugschäfte innerhalb der h5-Toleranz gefertigt sind, die Bohrung der Werkzeugaufnahme eine Toleranz kleiner als zwei Mikrometer besitzt hat und zudem unter drei Mikrometer rundläuft.

Mikrobearbeitungsmaschinen und Hochgeschwindigkeits-Fräsmaschinen können sehr genau positionieren, dies setzt voraus, dass die Spindel, die Werkzeughalter und die Schneidwerkzeuge äußerst genau gefertigt sind.

Diese Maschinen haben Werkzeugkegel vom Typ HSK 25 oder HSK 32. Die Wechselgenauigkeit dieser Werkzeugschnittstelle im Automatik-Wechselbetrieb ist kleiner als zwei Mikrometer.
TUS-Futter sind mit den Werkzeugkegeln HSK 25E, HSK 32Eund HSK 40E und mit verschiedenen Nutzlängen lieferbar.



Mehr Informationen:

Kontakt  Herstellerinfo
Diebold Goldring Werkzeuge GmbH & Co.
An der Sägmühle 4
72417 Jungingen
Telefon 07477 871-0
Fax 07477 871-30
E-Mail: kontakt@hsk.com
www.hsk.com
