Bearbeitungszentrum ganz ohne Hydraulik

GROB zeigte Weltpremiere auf der AMB

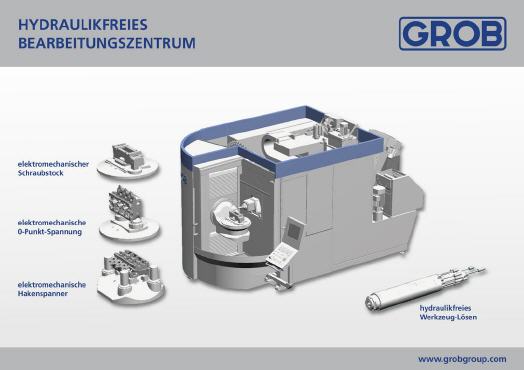

Eine besondere Weltpremiere feierten die GROB-WERKE auf der diesjährigen internationalen Ausstellung für Metallbearbeitung, der AMB: GROB zeigte das weltweit erste Bearbeitungszentrum ohne jegliche Hydraulik. Alle Werkstücke können bei diesem BAZ elektromechanisch gespannt und alle Werkzeuge elektromechanisch gelöst werden. Mithilfe der Elektromechanik erzielen die GROB-Bearbeitungszentren noch bessere Flexibilität, höhere Verfügbarkeit und eine weitere Verbesserung der Energiebilanz. „Der Wirkungsgrad der Hydraulik ist geringer und die Energiebilanz der Elektromechanik einfach besser,“ erklärt Alfred Höbel, GROB-Entwicklungsbereichsleiter die entscheidenden Vorteile der neuen, von GROB zum Patent angemeldeten Entwicklung.


Und die weiteren Vorzüge beim Einsatz von Elektromechanik liegen auf der Hand: Das Lösen der Werkzeuge geschieht deutlich leiser, verhindert die harten Schläge, die bei jedem Werkzeugwechsel auch das Spindellagersystem treffen und – ganz entscheidend – die Nebenzeiten werden noch einmal reduziert. Präsentiert wurde diese „hydraulikfreie Ausführung“ an einer GROB-Standardmaschine G350 mit Siemens-Steuerung 840 sl MDynamics und einer GROB-Motorspindel HSK-63 mit 18.000 1/min. Ein Integralbauteil aus Aluminium wie es im Airbus zu finden ist, wurde mit beeindruckender Schnittgeschwindigkeit teilweise Fünf-Achs simultan zerspant.

GROB präsentierte zwei Fünf-Achs-BAZ G350 und ein Fünf-Achs-BAZ G550
Neben dieser neuen „hydraulikfreien“ Technologie präsentierten die GROB-WERKE an zwei weitere Standardmaschinen ihren aktuellen Stand der Technik im Stand-alone-Bereich. An einer G350 mit Heidenhain-Steuerung iTNC 530 und einer Motorspindel SK40 mit 16.000 1/min. können Werkzeugbruchkontrollen und Werkzeugkegelreiningung durchgeführt werden. Sie ist mit einer Arbeitsraumkamera ausgestattet, die Luft zur Werkzeugkühlung bei Trockenbearbeitung kommt durch die Spindelmitte. Aus dem Bereich Formenbau wurde ein anspruchsvolles Reifensegment fünfachsig simultan bearbeitet. Die dritte Standardmaschine, eine G550 mit Siemens-Steuerung 840D sl MDynamics und einer Motorspindel HSK-A100 mit 9.000 1/min. ist mit einem Doppelscheibenmagazin, Wechselarm mit Doppelgreifer und 60 Magazinplätze ausgestattet. Mit ihr wurde auf einem Spannturm, der die Größe des Arbeitraumes zur Geltung bringt, ein Produktionsbauteil „Radträger“ aus dem Automobilbereich abgefahren. Außerdem konnten die hohen Schnittkräfte und die Stabilität durch eine Stahlzerspanung mit Messerkopf und Vollbohrer bewiesen werden.



Mehr Informationen zur GROB-WERKE GmbH & Co. KG:

Kontakt  Herstellerinfo
GROB-WERKE GmbH & Co. KG
Industriestrasse 4
87719 Mindelheim
Telefon: + 49 8261 996 0
E-Mail: info@grobgroup.com
www.grobgroup.com
