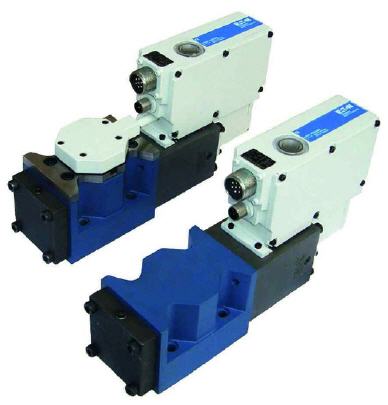

Eaton führt AxisPro ein

Neue Generation von Proportionalventilen

Eaton Corporation gab die Einführung einer neuen Generation von Proportionalventilen bekannt, die integrierte programmierbare Steuerfunktionen für die hoch präzise elektrohydraulische Achsensteuerung liefern.


Eatons neue AxisPro-Ventile sind sowohl für dezentrale wie auch zentrale Achsensteuerungsarchitekturen in Hochleistungs-Anwendungen ausgelegt. Zu den Applikationen, die Eaton mit den neuen Ventil adressiert, gehören die Holzbearbeitung, Windkraftanlagen, die Zellstoff- und Papierproduktion, Umformtechnik, Kunststoff-Spritzgießmaschinen, Blasformmaschinen sowie Maschinen für die Metallbearbeitung und Metallerzeugung. Eaton AxisPro-Ventile sind neben der programmierbaren On-Bord-Elektronik auch mit integriertem LVDT („Linear Voltage Differential Transformer“) und Sensorik ausgestattet, welche die Voraussetzung für präzise und dynamische Regelvorgänge schaffen.

Die ersten Modelle der Baureihe mit den Baugrößen ISO-3 (NG6) und ISO-5 (NG10) haben einen Volumenstrom von 40 und 100 l/min. Der dynamische Frequenzbereich für das ISO 3-Ventil liegt bei 150 Hz, beim größeren ISO 5-Modell sind es 100 Hz. Beide Ventile sind für einen Bemessungsdruck von 350 bar (Anschluss P, A, B) und 250 bar (Anschluss T) ausgelegt.

„Diese Ventile repräsentieren die nächste Generation der elektrohydraulischen Antriebstechnik“ sagte Colin Cooper, Produktmanager Industrieventile. Ihre modulare Bauweise bietet dem Anwender die Wahl zwischen vier unterschiedlichen Ausbaustufen. DasSpektrum reicht dabei von der Basislösung mit einem Ventil-Level 1, das sich schnell und einfach parametrieren lässt, bis zu einer Achsensteuerung, bei der das Ventil-Level 4 individuell programmiert beziehungsweise bei dem eine individuell entwickelte Parametrierung in die Onboard-Elektronik geladen werden kann.

Dabei kommt die Pro-FX Control-Software von Eaton zum Einsatz, die auf dem internationalen Programmierstandard IEC-61131-3 basiert. Darüber hinaus lassen sich die Ventile auf unterschiedliche Weise in die Steuerungstechnik einbinden – zum Beispiel über den Feldbusstandard CanOpen. Zu den weiteren Konstruktionsmerkmalen gehören eingebaute Druck- und Temperatursensoren, verschiedene optionale Diagnoseeingänge und einfach ablesbare LED-Betriebszustandsanzeigen.

„Wir haben die AxisPro-Ventile hinsichtlich Leistung, Flexibilität, Zuverlässigkeit und einfacher Diagnose optimiert. Werden die neuen Proportionalventile optimal in die Steuerungstechnik der jeweiligen Maschine eingebunden, profitieren der Maschinenbauer und die Anwender der Maschine von einer noch höheren Leistung, Produktivität und reproduzierbaren Präzision“, fügte Cooper hinzu.

„Die Schutzarten IP 65 beziehungsweise IP 67 dokumentieren, dass sich die AxisPro-Ventile auch für den Einsatz in verschmutzter und feuchter Umgebung eignen. Beim Temperaturbereich sind die Ventile ebenfalls Spitzenklasse: Sie können bei Umgebungstemperaturen bis 85 Grad Celsius eingesetzt werden.“



Mehr Informationen zur EATON Fluid Power GmbH:

Kontakt  Herstellerinfo
EATON Fluid Power GmbH
Dr.-Reckeweg-Str. 1
76532 Baden-Baden
E-Mail: infoindustry@eaton.com
www.eaton.com
