Verlässliche Basis
FixBase von Witte ergänzt Alufix-System
Wie in nahezu allen Industriezweigen, werden auch in der Automobilindustrie ständig höhere Qualitätsanforderungen gestellt. Dass es dabei nicht ausschließlich um die technische Leistungsfähigkeit geht, sondern ebenso um visuelle Aspekte, wird unter anderem bei der dimensionellen Prüfung der Karosserieteile deutlich.

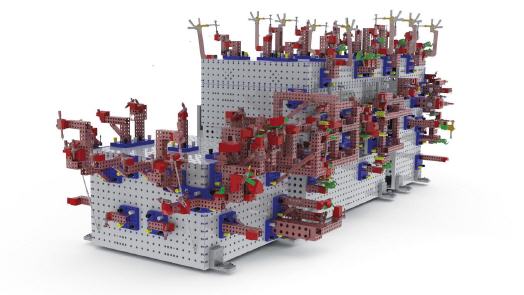

FixBase-Boxen mit Konsolen
Zum Halten der Blechteile während des Messprozesses arbeiten zahlreiche Unternehmen mit reproduzierbaren Vorrichtungen von Witte. Mit dem modularen Vorrichtungssystem "Alufix" werden Messaufnahmen unterschiedlicher Art und Größe erstellt.
Bei großformatigen Vorrichtungen, wie zum Beispiel für Pkw-Seitenwände oder komplette Karosserien, sind entsprechende Grundplatten erforderlich. Witte bietet mit seiner Produktsparte "FixBase" zahlreiche unterschiedliche Vorrichtungs-Plattformen an, die sowohl horizontal als auch vertikal eingesetzt werden können. Bei Bedarf werden diese mit einer zusätzlichen Transportfunktion ausgestattet. Das FixBase-Programm beinhaltet unter anderem Sandwichplatten unterschiedlicher Größen und Bauarten. Je nach Anforderung bestehen diese im Inneren aus Abstandsrohren, die zwischen den Deckplatten mit einem Spezialkleber fixiert werden.
Alternativ werden die Platten auch in Spantenbauweise gefertigt, die neben höherer Stabilität vor allem auch mehr Gestaltungsmöglichkeiten (zum Beispiel Durchbrüche) erlaubt. Zur Aufnahme der Vorrichtungselemente werden die Basisplatten mit entsprechenden Positioniersystemen ausgestattet.Eine herausragende Variante des FixBase-Sortiments stellt die Boxenbauweise dar. Je nach Boxen-Konfiguration können hierauf Blecheinzel- und -zusammenbauteile unterschiedlicher Fahrzeugmodelle wie zum Beispiel Coupé, Stufenheck-Limousine, Van et cetera fixiert werden.
Zur Aufnahme der Konsolen und Adaptionen werden die Boxenwände aus Aluminiumplatten im Alufix-typischen Raster gebildet. In der Zentralbox können ausfahrbare Türaufnahmen integriert werden. Die einzelnen Boxen sind bis zu einer Größe von 3.000x1.500x2.000 Millimeter erhältlich.
Mehr Informationen zur Witte Gerätebau:
 |
Witte Gerätebau Barskamp e.K. |
|
Horndorfer Weg 26 |
|
21354 Bleckede |
|
Telefon 05854 89-0 |
|
Fax 05854 89-40 |
|
E-Mail: info@horst-witte.de |
|
www.horst-witte.de |
