Maier-Dichtköpfe für die Solarzellen-Fertigung

Verschiedene Dichtköpfe kombiniert

Bei der Herstellung von Solarzellen werden sogenannte Wafer (engl. Waffeln) eingesetzt. Es handelt sich dabei um dünne Scheiben (130 bis 180 Mikron dick), die in einem Plasmaprozess im Vakuum unter Beigabe von Gas beschichtet werden. Diese Plasmabeschichtung, die auch bei der Herstellung von Glaslinsen mit zwei Meter Durchmesser für Teleskopspiegel angewendet wird, ist ein Endlosprozess, für den ein Mehrkanal-Dichtkopf zwingend benötigt wird. Die Konstrukteure von Maier-Heidenheim standen bei dieser bisher nicht bekannten Anwendung vor der Aufgabe, eine Drehdurchführung zu entwickeln, die neben elektrischer Energie mehrere Medien (Wasser mit verschiedenen Drücken, Gas und Luft) sicher durchführen kann ohne sie zu vermischen und sich dabei im Inneren eines rotierenden und unter Vakuum stehenden Druckkessels installieren lässt.

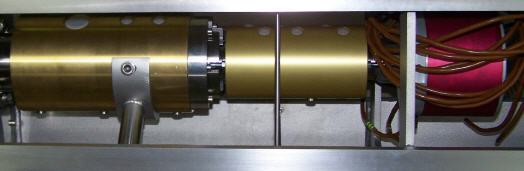

Aus der Idee, verschiedene Dichtköpfe zu kombinieren, entstand ein MP-Combijoint zur Herstellung von Solar-Wafer, der sich aus drei Dichtköpfen in Reihe zusammensetzt:

  • Dichtkopf 1: Nur zur Durchführung von Wasser, 7-Wege-Ausführung für: 4 x Wasser, 2 x Wasser, 1 x Leckageabfluss.
  • Dichtkopf 2: Zur Durchführung von Gas und Luft, 6-Wege-Ausführung mit Querschnitt 6 mm für: 4 x Gas 2 bar, 1 x Luft 2 bar, 1 x Luft Reserve. Dazwischen eine Leckagebohrung um die Medien zu trennen und eine Vermischung sicher zu verhindern.
  • Dichtkopf 3: Ein Schleifringübertrager mit Goldkontakten zur Übertragung von Leistungsstrom mit 5 Polen, und 4 x Signalstrom MV -500V/MA-80A, 1x Erdung IP 64

Mit dieser einzigartigen Lösung ist es dem Technologieführer für Dichtköpfe (Drehdurchführungen) gelungen, nunmehr auch bei der Fertigung von Produkten zur Gewinnung regenerativer Energien beteiligt zu sein.
