Antivibrations-Werkzeughaltersystem

Innovation - MIRCONA ZVT

Eines der kostenintensivsten Probleme in der Zerspanung sind Vibrationen während der Bearbeitung. Die ungewünschten Folgen von Vibrationen sind niedrige Produktivität und der Verlust von Qualität. Um diesem Problem entgegenzuwirken, hat der Werkzeughersteller MIRCONA aus Schweden eine neue Serie von Werkzeughaltern entwickelt – das innovative und einzigartige ZVT Antivibrations-Werkzeughaltersystem.

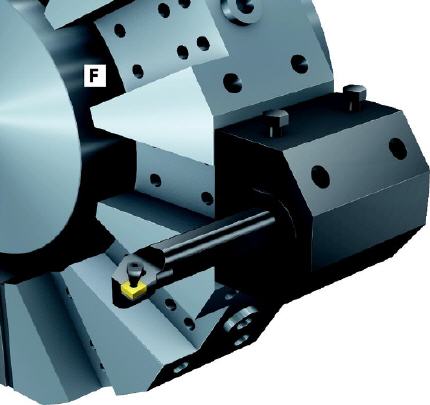

Das ZVT Antivibrations-Werkzeug umfasst ein speziell entwickeltes Vibrations-Dämpfungssystem, das zusammen mit einem herkömmlichen Standard-Drehhalter im Werkzeugwechsler der Maschine eingesetzt wird. Das Dämpfungsmaterial ist entlang des Werkzeugschaftes, der sich im Werkzeugwechsler befindet, angebracht und wird von einer schützenden Stahlkapsel umhüllt. An der Schneide entstehende Vibrationen passieren den Werkzeughalter und das dämpfende Material, die dadurch freigesetzte Vibrationsenergie wird durch innere Materialreibung in Wärmeenergie umgewandelt. Durch diesen Vorgang wird ein stabiler Bearbeitungsprozess garantiert.

Die Stahlkapsel ist in zwei unterschiedlichen Ausführungen erhältlich – komplett zylindrisch für hydraulische Werkzeugspannsysteme oder mit einer Mitnahmefläche an der Oberseite des Schaftes für VDI-Halter. Bei Außenbearbeitungen ist der ZVT Antivibrations-Werkzeughalter mit einem Rundschaft auszustatten und kommt in einem hydraulischen Spannsystem oder VDI-Halter zum Einsatz.

Bei der Wahl des Werkzeughalters wird wie gewohnt der “vordere“ Schaftdurchmesser in Abhängigkeit des zu bearbeitenden Werkstücks ausgesucht. Der hintere Schaftdurchmesser wird so groß als möglich gewählt, um die besten Bedingungen für ein effektives Dämpfen zu erzielen. Das ZVT Antivibrations-Werkzeughaltersystem kann für alle Bearbeitungsfälle im Stechen und Drehen in unterschiedlichen Anwendungen zum Einsatz kommen.

Das neue und einzigartige ZVT Antivibrations-Werkzeugsystem von MIRCONA erhöht die Produktivität, senkt Produktionskosten, verbessert die Produktqualität und trägt zur Leistungssteigerung des Werkzeugs bei.

Vorteile bei Schrupparbeiten

  • Bis zu viermal höherer Vorschub
  • Bis zu viermal größere Schnitttiefen
  • Wesentlich größere Auskraglänge der Werkzeughalter
  • Stabile Bearbeitung innerhalb eines sehr großen Drehzahlbereichs

Vorteile bei Schlichtarbeiten

  • Erhöhung der Schnitttiefe, sofern erforderlich
  • Stabile Bearbeitung innerhalb eines sehr großen Drehzahlbereichs
  • Wesentlich größere Auskraglänge der Werkzeughalter
  • Bei gleichbleibender Oberflächen-Qualität sind ein größerer Eckenradius und Vorschub möglich
