Drahterodieren und mehr

Delcam for SolidWorks 2012 im Fokus

Zu den Highlights des Euromold-Auftritts von Delcam zählte zweifelsohne die brandneue Version 2012 von Delcam for SolidWorks. Die direkt im 3D-CAD-System "SolidWorks" aufrufbare Ein-Fenster-Lösung wartet mit einer Reihe von Neuerungen auf, die den Alltag des Konstrukteurs beziehungsweise NC-Programmierers beträchtlich erleichtern.

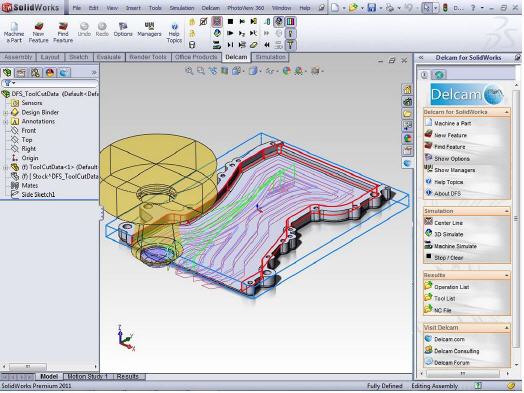

Delcam for Solidworks 2012


In Delcam for Solidworks 2012 kann man jetzt unter anderem die Zerspanungsparameter Zustellung (Z), Bahnabstand, Rampenwinkel sowie Mehrfachspannung den Werkzeugen in der Werkzeugdatenbank fest oder sogar materialabhängig zuweisen. Neu in der 2012er Version ist auch die Möglichkeit der Mehrfachinstanz-Programmierung, was die Programmierung mehrerer SolidWorks-Komponenten im Rahmen eines einzigen Projekts ermöglicht.

Der NC-Code wird dabei als ein einzelnes NC-Programm ausgegeben. Und vor allem für den Werkzeugbau dürfte auch die Möglichkeit interessant sein, jetzt direkt aus SolidWorks heraus NC-Programme zum Draht-Erodieren (2D) generieren zu können. Diese Funktion ergänzt die bisher bereits bekannten Funktionen vonDelcam for SolidWorks zum Zwei- bis Fünf-Achs-Fräsen, Bohren sowie zum Drehen und dem immer beliebter werdenden Drehfräsen.

Darüber finden sich in der 2012er Version jetzt Funktionen, über die auch die aktuellen Releases der Delcam-Produkte PowerMILL und FeatureCAM verfügen. Hierzu zählen unter anderem die Featurebasierten Fas- und Entgratfunktionen oder die Möglichkeit, beim 2,5D- und 3D-Fräsen die Simulationsergebnisse mit den Daten des Originalmodells vergleichen und sich das Restmaterialbeziehungsweise Modellabweichungen farblich anzeigen zu lassen. Zudem helfen Restmaterialmodelle beider Auswahl adäquater Werkzeuggrößen für das Restschruppen und Schlichten, was nicht zuletzt Luftbewegungen des Werkzeugs vermeidet und die Effizienz der Bearbeitung erhöht.

Arbeiten mit dem gleichen Datenmodell
Hochwertige NC-Programme direkt aus dem CAD heraus zu erzeugen, kann äußerst nützlich sein. Zum Beispiel dann, wenn von der Konstruktion auch gleich die NC-Programme erzeugt werden oder in Fällen,wo häufig vom CAM ins CAD und zurück gewechselt werden muss. Genau hierfür wurde Delcam forSolidWorks entwickelt, das im Wesentlichen auf dem Delcam-Produkt „FeatureCAM“ basiert und speziell für die direkte Nutzung in SolidWorks adaptiert wurde. Damit verbindet die Ein-Fenster-Lösung die Technologie der Featureerkennung von FeatureCAM und die Multithreading-Frässtrategien von PowerMILL mit den bekannten Vorteilen des 3D-CAD-Systems SolidWorks.

NC-Files können so direkt aus SolidWorks herausgeneriert werden, ohne das CAD-Programm verlassen zu müssen. Die Schnittstellen-Funktion sorgt dafür,dass sich FeatureCAM hinsichtlich Layout und der Bedienungsphilosophie, beispielsweise Tastatur-Abkürzungen, Werkzeugleisten oder Menüstruktur, wie SolidWorks verhält. Alle für den CAM-Bereich relevanten Geometriedaten und Bearbeitungsinformationen sind dabei assoziativ mit dem CAD-Modellverknüpft. Es wird also über den gesamten Prozess hinweg, von der Konstruktion bis zur NC-Programmierung und Simulation, mit dem gleichen Datenmodell gearbeitet.

Ändert sich das CAD-Modell,übernimmt Delcam for SolidWorks automatisch diese Änderungen. Umgekehrt funktioniert das natürlich ebenfalls – werden Änderungen an dem 2,5- oder 3D-Modell im CAM-Bereich vorgenommen, wirken sich diese in SolidWorks aus.
