Haas zeigt Hochleistungsdrehzentrum ST-40

Beeindruckender Bearbeitungsbereich

Das neue Haas ST-40 ist der jüngste und größte Vertreter der Drehzentren der neuen Generation von Haas Automation. Bei der Entwicklung dieses Modells standen von Anfang an Steifigkeit, Präzision und thermische Stabilität im Vordergrund.

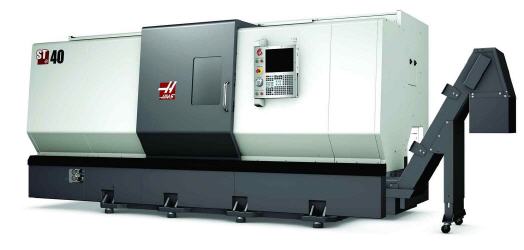

Drehzentrum ST-40 von Haas Automation


Die Optimierung sämtlicher Gussteile nach der Finite-Elemente-Methode (FEA) hat eine hochbelastbare Konstruktion mit verbessertem Späne- und Kühlmittelfluss und vereinfachtem Zugang für Wartungsarbeiten hervorgebracht. Die kompakte, symmetrische Bauweise des Spindelkopfes erhöht die thermische Stabilität und Steifigkeit, während die durchdachte 45-Grad-Keilform zusätzlichen Raum für den Werkzeugwechsel schafft und die Spanabfuhr optimiert.

Das ST-40 beeindruckt mit einem Bearbeitungsbereich von bis zu 647 x 1117 mm sowie mit maximalen Umlaufdurchmessern von 1016 mm über der vorderen Abdeckung und 635 mm über dem Querschlitten. Die Spindelbohrung misst 117 mm, der Stangendurchlass 101 mm. Der 30 kW Vektor-Doppelantrieb ist für Drehzahlen bis 2400 min-1 ausgelegt und stellt ein Bearbeitungsdrehmoment von 1898 Nm zur Verfügung. Für besonders hohe Zerspanungsanforderungen wird ein zusätzliches Spindel-Leistungspaket als Sonderzubehör angeboten, das 41 kW sowie ein Drehmoment von 2847 Nm gewährleistet.

Beide Spindeln sind mit einer Stern-Dreieck-Umschaltung im Betrieb ausgestattet, die einen breiten Konstantleistungsbereich zum Drehen mit gleichbleibender Umfangsgeschwindigkeit ermöglicht. Das ST-40 arbeitet mit einer A2-8 Spindelnase und einem hydraulischen 3-Backen-Spannfutter von 381 mm Durchmesser. Zur Grundausstattung gehört ein BOT-Werkzeugrevolver mit 12 Werkzeugstationen. Ein VDI-Revolver und ein VDI/BOT-Hybridrevolver sind als Sonderzubehör erhältlich.

Die Grundausstattung umfasst ebenfalls synchronisiertes Gewindebohren, einen 15“-LCD-Bildschirm und einen USB-Anschluss. Das produktivitätssteigernde Sonderzubehör beinhaltet unter anderem einen Scharnierband-Späneförderer, einen Reitstock mit Servo-Antrieb, einen automatischen Messtaster, angetriebene Werkzeuge mit C-Achse, einen automatischen Teilefänger sowie verschiedene Hochdruck-Kühlmittelsysteme.

Unter der Bezeichnung ST-40L ist eine Langbett-Ausführung des neuen Drehzentrums erhältlich. Diese bietet eine maximale Bearbeitungslänge von 2.032 mm, d. h. das Doppelte der Standardausführung der ST-40, zum Drehen und Ausbohren von langen Wellen und Rohren.

Das von Haas in den USA gefertigte neue Drehzentrum ST-40 wird durch ein weltweites Netzwerk von Haas Factory Outlets (HFO) unterstützt, das in Bezug auf Betreuung und Kundendienst als vorbildlich und führend in der Branche gilt.
