m&h: Mal eben schnell kalibriert und nachgemessen
DMIS NC-Gage V2.0 von m&h im Einsatz
Mehr und mehr wird das Messen auf der Werkzeugmaschine zum Schlüsselfaktor für genaues und wirtschaftliches Arbeiten auf modernen Werkzeugmaschinen. Allerdings sind die angebotenen Funktionalitäten von Steuerung zu Steuerung sehr stark unterschiedlich. Vor allem japanische Steuerungen bieten oft nur wenig oder keine Funktionalitäten zum Messen. Die Anwender sind gezwungen, sich Zyklen selbst zu programmieren, was als G-Codes mit etlichen Parametern sehr schwierig und zeitaufwändig ist. Durch die Integration der neuen Softwareversion PC DMIS NC Gage V2.0 von m&h in die Steuerung werden wesentlich mehr Messzyklen verfügbar, als sie selbst in deutschen Steuerungen zu finden sind.
 |
 |
 |
|
||
 |
Auf allen Maschinensteuerungen, die mit Windows-Oberflächen arbeiten, kann mit der gleichen, einfachen Windows-Bedienoberfläche gearbeitet werden. Die zu messenden Punkte können im Teach-in-Betrieb angefahren und programmiert werden. So ergibt sich eine intuitive und schnell erlernbare Bedienung. So wird die Bedienung mehrerer Maschinen durch einen Bediener wesentlich erleichtert, findet er doch überall die gleiche einfache Bedienoberfläche vor.
Selbsterklärende Symbole, die als Funktionsbuttons auf den Touchscreens aufgerufen werden können, erleichtern und verkürzen das Programmieren. Die Software kann die Messzyklen sofort ausführen oder für einen Wiederaufruf speichern. Die Messergebnisse werden am Bildschirm angezeigt und automatisch gespeichert, damit sie jederzeit als Protokoll ausgedruckt oder weitergegeben werden können.
Bei den Rechenoperationen von PC DMIS NC Gage handelt es sich um die gleichen, PTB-geprüften Algorithmen wie man sie von den Messmaschinen kennt. Bei Maschinen, die keine Windows-Oberfläche haben, kann die Software auf einem Tablett-PC betrieben werden, der über WLAN mit der Maschinensteuerung kommuniziert. Die Software wird bereits sowohl für dreiachsige als auch für Fünfachs-Maschinen mit Fanuc- oder OKUMA-Steuerungen angeboten

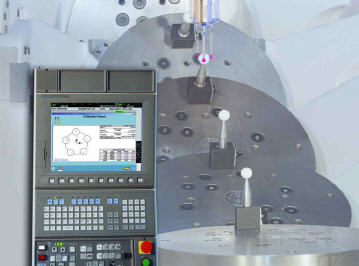

Völlig neue Möglichkeiten eröffnet die Option "Kinematik Setup" für Fünfachsmaschinen. Mit dieser Funktion kann die Maschine jederzeit auf die Genauigkeit der 4. und 5. Achse kontrolliert und gegebenenfalls die Kompensationswerte automatisch überschrieben werden. Innerhalb weniger Minuten wird mit dem Messtaster an einer Kalibrierkugel auf dem Arbeitstisch der aktuelle Versatz der 4. und 5. Achse ermittelt und kompensiert. Das ermöglicht die Zerspanung in deutlich engeren Toleranzbändern und mit wesentlich gesteigerter Produktionssicherheit.
Damit bietet diese Software eine komplette Messlösung für die moderne CNC-Maschine und eröffnet den Anwendern die Möglichkeit, ihre Maschinen wesentlich besser zu nutzen, als dies bisher, auch mit aufwändigen Hilfsmitteln möglich war. Insbesondere die Nutzer japanischer Steuerungen werden diese Botschaft besonders gerne hören. Neben den Steuerungen von Fanuc und Okuma werden in Kürze weitere Steuerungen mit dieser Software anzusprechen sein. Die Entwicklungsprioritäten werden sich der Nachfrage für die einzelnen Steuerungen anpassen. Mehrere japanische Maschinenhersteller wollen diese Software, zusammen mit den Messtastern von m&h, in Kürze als Standardoption ihrer Maschinen anbieten.
Mehr Informationen zur m&h Inprocess Messtechnik:
 |
m&h Inprocess Messtechnik GmbH |
|
Am Langholz 11 |
|
88289 Waldburg |
|
Tel.: +49 (0)7529 / 9733-0 |
|
Fax +49 (0)7529 / 9733-7 |
|
E-Mail: vertrieb@mh-inprocess.com |
|
www.mh-inprocess.com |
