Variabel, präzise und leistungsstark

Bearbeitungszentrum MMV 2000 von Emco

Plattform plus unterschiedliche, sehr spezifische Optionen können auch bei Werkzeugmaschinen das überragende Konzept für optimale Lösungen bilden. EMCO realisiert dies für das Bearbeitungszentrum MMV 2000 zum Schwer- und Präzisionszerspanen. Der Anwender kann nach seinen Bearbeitungsaufgaben die passende Version definieren. Die Maschinenlösungen bestechen neben ihren technischen mit wirtschaftlichen Vorteilen. So sind sie für die Automobil- oder Luftfahrtindustrie ebenso relevant wie für den Maschinenbauer oder Lohnfertiger.

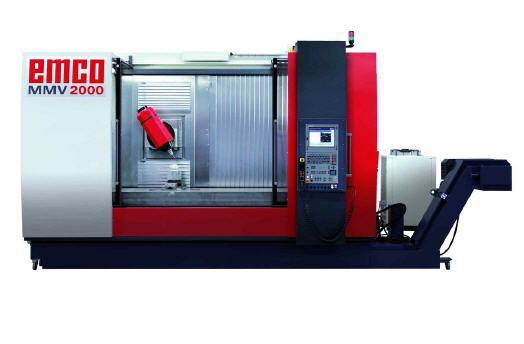

Bearbeitungszentrum MMV 2000 von Emco


Die extrem steife und kompakte Schweißkonstruktion des Maschinenbettes ist gefüllt mit Hydropol, einem besonders schwingungsdämpfenden Material. So bietet das Fahrständer-BAZ eine steife und stabile Basis für alle Komponenten und Bearbeitungsvorgänge. Die Werkstücke können bis zu 2.000 kg wiegen und ein Volumen von 2.000 x 600 x 750 mm aufweisen. 34 kW Spindelleistung, 135 Nm Drehmoment und bis zu 10.000 U/min ergeben sowohl beim Schruppen als auch beim Schlichten optimale Ergebnisse.

Zur Komplettbearbeitung kann der Anwender als 4. Achse einen Schwenkkopf und als 5. den Rundtisch wählen. Die beiden großen Arbeitsraumtüren gewährleisten ein bequemes Be- und Entladen, auch per Kran. Standardmäßig verfügen die Werkzeugtrommelmagazine der MMV 2000 über 30 Plätze; auf Wunsch sind entweder ein zweites Magazin oder andere Werkzeugwechselsysteme lieferbar.

Typisch für das neue BAZ sind Komponenten, die hohe Präzision und Leistung ermöglichen. So übertragen Kugelrollspindeln, die direkt über spielfreie Kupplungen an die Motoren angeschlossen sind, die Kräfte und die Bewegungen in der X-, Y- sowie Z-Achse. Dadurch können hohe Achsbeschleunigungen und Eilgänge bis 50 m/min erreicht werden, bei hoher Dynamik und einem ruhigen Lauf.

Beide Rundachsen – B im Schwenkkopf und C im Rundtisch – werden von Torquemotoren angetrieben. Der Schwenkkopf kann bis ± 100 Grad positioniert werden, der Rundtisch n x 360 Grad mit einer Geschwindigkeit von bis zu 100 U/min. Das BAZ kann die B-Achse schnell mit einer Schwenkgeschwindigkeit von 50 U/min positionieren und dadurch in der C-Achse wirtschaftlich arbeiten. Alternativ kann der Anwender den Rundtisch (Durchmesser 630 mm), der in die 2.400 x 750 mm große Aufspannfläche des starren Arbeitstisches integriert ist, mit einem Antrieb bis zu 800 U/min wählen. Während als Meßsystem in der X-Achse standardmäßig ein Glasmaßstab eingesetzt wird, können die Y- und Z-Achse optional ebenfalls damit ausgestattet werden.



Mehr Informationen zur EMCO GmbH:

Kontakt  Herstellerinfo
EMCO GmbH
Salzburger Str. 80
A-5400 Hallein-Taxach
Tel. +43 6245 891-0
Fax +43 6245 869 65
E-Mail: info@emco.at
www.emco-world.com
