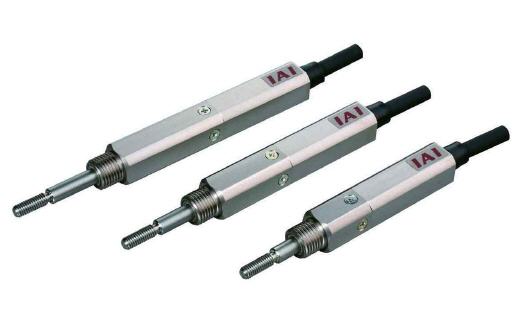

IAI: Mikro-Zylinder RCD zu smarten Preisen

Für den kleinen Leistungsbedarf

Der Weltmarktführer bei elektrischen Linearachsen IAI hat seine Linearantriebsfamilie ›RoboCylinder‹ im Rahmen seiner seit 2008 laufenden Energieeffizienz-Initiative „Green Automation“ um eine schlanke BLDC-Motor-Baureihe erweitert. Der neue preisgünstige Mikrozylinder RCD mit einem Querschnitt von nur 12 mm ergänzt nun die Produktpalette für Anwendungen mit kleinerem Last- und Leistungsbedarf.


Den ultrakompakten Linearzylinder mit 24 VDC-Kleinstmotor gibt es mit Hublängen von 10, 20 und 30 mm. So sorgt der kleine 2,5 W-Motor für eine wirksame Längskraft von 4,2 N, eine maximale Zuladung von 0,7 kg und eine Geschwindigkeit von bis zu 300 mm/s bei einer Beschleunigung bis zu 9,81 m/s2.

Die Verwendung einer Präzisionsgleitspindel (Ø 3 mm, Steigung 2 mm) erlaubt lineare Bewegungen mit einer Wiederholgenauigkeit von ± 0,05 mm bei unidirektionalem Nutzweg. Die Kombination aus bürstenlosem 2,5 W-Permanentmagnet-Motor, hochauflösendem Enkoder (400 Pulse/Umdrehung) und einem ultrakompakten Rahmen (□ 12 mm, Länge je nach Modell 60, 70 oder 80 mm) garantiert höchste Genauigkeit und ist ideal geeignet für anspruchsvolle Positionieraufgaben zum Beispiel bei optischen Systemen, in der Glasfasertechnik oder als Mikrostellantrieb in der Medizintechnik.

Als passende Steuerung für die neuen RCD-RA1-Modelle sieht IAI den ebenfalls neu entwickelten einfachen 2-/3-Punkt-Positioniertyp DSEP vor. Dieser arbeitet analog der Signalverarbeitung einer Pneumatik-Zylinder-Schaltung und bietet zusätzliche unkomplizierte Einstellmöglichkeiten für Geschwindigkeitswechsel, Positionsdatenänderung und Taktbetrieb.



Mehr Informationen zu IAI:

Kontakt  Herstellerinfo
IAI Industrieroboter GmbH
Ober der Röth 4
65824 Schwalbach am Taunus
Tel: +49-6196-8895-0
Fax: +49-6196-8895-24
E-Mail: info@iai-gmbh.de
www.iai-gmbh.de
