Hiltis Automatikstativ für Rotationslaser

Ausrichten in allen Ebenen

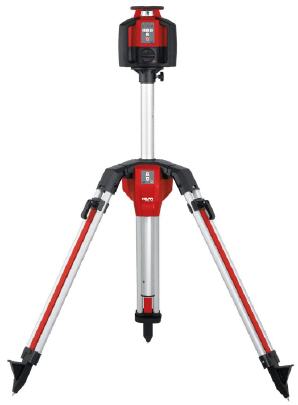

Das Unternehmen Hilti bringt mit dem PRA 90 das weltweit erste vollautomatisch höhenverstellbare Stativ auf den Markt. In Kombination mit Rotationslasern wie dem PR 35 ist eine automatische horizontale Höhenausrichtung möglich, was Zeit spart und Fehler reduziert.


Hilti-Weltpremiere: Erstmals ist in einem Stativ für Rotationslaser ist ein Elektromotor integriert, der die Höhe in einem Bereich von 0,97 m bis 1,95 m automatisch einstellt. Kombiniert man das neue Stativ PRA 90 mit dem aktuellen Rotationslaser PR 35 von Hilti, korrespondiert es über die Auto-Alignment-Funktion des Lasers mit dem Empfänger, um die gewünschte Höhe einzustellen.

Die Vorteile liegen auf der Hand: Messaufgaben mit dem Rotationslaser können künftig von einer Person alleine durchgeführt werden. Das spart im Vergleich zu herkömmlichen Verfahren mit einem Kurbelstativ Zeit und Personal. Auch die Fehlerwahrscheinlichkeit ist mit dem neuen PRA 90 Stativ deutlich geringer, denn es besteht weniger Kommunikations- und Kalkulationsbedarf als bei mündlichen Anweisungen zwischen dem Anwender am Empfänger und dem Kollegen am Stativ.

Wirkungsvolle Kombination
Koppelt man das neue Stativ PRA 90 in wenigen Handgriffen mit dem Rotationslaser PR 35, kann man auf die volle Funktionalität der Systemlösung zurückgreifen, die Hilti bewusst entwickelt hat. Das Stativ lässt sich ebenso wie der Rotationslaser über den Laser-Empfänger PRA 35 ansteuern, dessen Rückseite gleichzeitig auch als Funkfernbedienung dient. So kann ein einzelner Anwender den Laserstrahl aus einer Distanz von bis zu 50 m in der Höhe ausrichten. Die Reichweite des Rotationslasers beträgt 300 m sowohl zum vertikalen Ausrichten, Höhen prüfen, rechte Winkel übertragen oder nivellieren. Digitale Funktionen wie die cm/mm-Anzeige im Display oder die Eingabe der Neigung sind dabei zuverlässige Helfer.

Automatisches Ausrichten in drei Ebenen
Nahezu 70 Prozent aller Aufgaben zur Höhenausrichtung werden horizontal vorgenommen. Dazu wird der Laser PR 35 an einem Ende auf dem neuen Automatik-Stativ und am anderen Ende der Laserempfänger in einer Linie platziert. Der zwischen den Geräten rotierende Laserstrahl richtet sich dann von selbst auf den Empfänger aus und das Stativ gleicht dabei die Höhenunterschiede vollautomatisch aus. Auch bei vertikalen Arbeiten wie zum Beispiel beim Stellen von Schalungselementen oder dem Ausrichten von Fassaden hilft das automatische Ausrichten und Überwachen des Strahles über einen längeren Zeitraum, genau und zuverlässig zu arbeiten.

Das Hilti System Rotationslaser PR 35 ist somit das einzige, das vollautomatisch in drei Ebenen ausrichten kann: horizontal, vertikal und in der Neigung. Unabhängig vom Rotationslaser PR 35 funktioniert das neue Stativ auch mit einer eigenen Fernbedienung, die einen Radius von 100 m besitzt. Somit können alle Rotationslaser mit dem automatischen Stativ PRA 90 in der Höhe ausgerichtet werden.

Robust gewinnt
Der Elektromotor des neuen Stativs von Hilti wird mit einem 7,2V starken Lithium-Ionen-Akku betrieben, der in nur 12 Sekunden die 56 cm bis zur maximal ausfahrbaren Höhe meistert. Er befindet sich sturzsicher innerhalb der drei Stativfüße und steckt in einem Gehäuse, dessen Gummibeschichtung nach IP56 wasser- und staubdicht ist. Diese robuste Bauweise wappnet ebenso wie den Rotationslaser auch dessen Stativ für die oft rauen Einsatzbedingungen auf der Baustelle. Zudem schützt den Motor eine eingebaute Rutschkupplung.
