Klein, stabil und leistungsstark

Komplettbearbeitung von der Stange

Die Biglia Quattro-Baureihe hat ein neues Mitglied: Das kleine, kompakte Produktionsdrehzentrum B 436Y2 eignet sich ideal für die vierachsige Komplettbearbeitung von komplexen Stangenteilen bis 36 mm Durchmesser und 100 mm Drehlänge. Durch ihre Leistungsstärke macht die Biglia B 436Y2 auch Langdrehern Konkurrenz, vor allem bei anspruchsvollen Werkstücken.

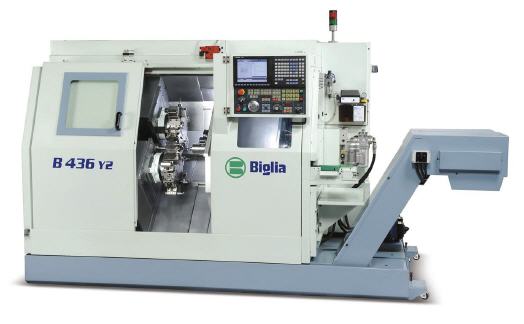

Kompaktes Drehzentrum Biglia B 465Y2


Die Quattro-Baureihe von Biglia überzeugt durch ein einzigartiges Konstruktionsprinzip: Dank der oben und unten angeordneten Revolver sowie der absenkbaren Gegenspindel kann die Maschine simultan auf beiden Spindeln zerspanen. Sogar das Bearbeiten beider Stirnseiten ist möglich, ohne dass die Revolver Gefahr laufen zu kollidieren. Diese Bauweise spart Platz und verkürzt Neben- sowie Gesamtzykluszeiten.

Das gilt auch für die Neuentwicklung Biglia B 436Y2, die eine Stellfläche von nur 3 x 1,4 m benötigt. Ihre Gegenspindel sitzt – wie die beiden Revolverachsen – auf einem Kreuzschlitten. Dadurch kann sie nicht nur 340 mm in Z-Richtung, sondern auch +/-85 mm in X-Richtung verfahren werden. So kann man mit den zwei Revolvern auf der Hauptspindel und gleichzeitig mit einem rückseitigen Werkzeug auf der Gegenspindel simultan arbeiten.

Haupt- und Gegenspindel sind jeweils mit einer C-Achse ausgestattet, die über eine Feinheit von 0,001 Grad verfügt. Die Motorspindeln bieten 11 kW Leistung, 62 Nm Drehmoment und eine maximale Drehzahl von 7000 min-1.

Durch die seitlich am Spindelstock angebrachte Reitstockspitze und der in der X-Achse verfahrbaren Gegenspindel, können Werkstücke dessen Länge/Durchmesser Verhältnis zu groß ist, abgestützt werden und trotzdem vierachsig oder gleichzeitig auf der Haupt- und Gegenspindel bearbeitet werden.

Die beiden extrem stabilen Biglia Servo-Revolver verfügen serienmäßig über eine Y-Achse und zwölf Stationen, die alle mit angetriebenen Werkzeugen bestückt werden können. Die Schaltzeit von Station zu Station beträgt 0,10 s. Die angetriebenen Werkzeuge überzeugen durch eine Drehzahl von 6000 min-1, 2,2 kW Leistung und ein Drehmoment von 22 Nm.

Zur wirtschaftlichen Bearbeitung tragen unter anderem die sehr genauen, im Hause Oesterle + Partner gefertigten Werkzeugaufnahmen bei, die den Rüstaufwand gegenüber VDI-Haltern enorm reduzieren. Mit Hilfe von Mehrfachhaltern können bis zu 24 Werkzeuge pro Revolver gespannt werden.
