Tonnenschweres präzise bewegen

Synchronhebe-Druckblock JD 40 von JUNG

Seit 40 Jahren beschäftigt sich Karl-Heinz Jung und die JUNG GmbH mit Sitz in Waiblingen bei Stuttgart mit Produkten, die den Transport von schweren Maschinen und Anlagen leichter und sicherer gestalten. Pünktlich zum Jubiläum wird ein Produkt vorgestellt, dass ebenfalls zum sicheren Heben von Lasten gedacht ist. Der Druckblock JD 40 wurde jedoch nicht mit der Jubiläumszahl benannt, sondern wie bei JUNG üblich nach der maximalen Last für die er gebaut wurde.


Die größte Herausforderung beim Anheben von Maschinen, die wegen ihrer Bauart oder der Einbausituation nur komplett angehoben werden dürfen, ist die sichere und gleichmäßige Durchführung insbesondere bei ungleichmäßig verteiltem Schwerpunkt. Während das Anheben von vier erfahrenen Bedienern mit jeweils einem Hebegerät noch einigermaßen gleichmäßig durchgeführt werden kann, wird es beim Absenken der Last problematisch. Ein synchrones, also gleichzeitiges Absenken ist aufgrund des schnellen Ansprechens der Ablassschraube und der unterschiedlichen Lastverteilung nahezu ausgeschlossen.

JD 40 ist ein Gerät, welches zwar das Prinzip des bisherigen Druckblocksystems übernimmt, jedoch in Bedienung und Funktion erneut eine erhebliche Verbesserung und Erleichterung für den Anwender bedeutet. Der Druckblock besteht aus einer Einheit von fünf Zylindern, die zwischen eine elektro-hydraulische Pumpe und üblicherweise vier Hebegeräte gesetzt wird.

Das Arbeitsprinzip ist so gestaltet, dass mit der elektro-hydraulischen Pumpe der große Hauptzylinder im Druckblock ausgefahren wird. Dieser große Zylinder überträgt die Kraft über eine große Platte auf die vier kleinen Arbeitszylinder, deren Kolben in Ruheposition vollständig ausgefahren sind. Der Weg des Hauptzylinders drückt diese Arbeitszylinder, beziehungsweise deren Druckkolben durch die Platte um das gleiche Maß zurück, wie der große Kolben ausfährt. Damit ist gewährleistet, dass in jeden, an den kleinen Arbeitszylindern angeschlossenen Maschinenheber die gleiche Ölmenge transportiert wird. Daraus resultiert, dass sich die Maschinenheber und die darauf liegende Last jeweils gleich anheben, unabhängig davon, an welchem Hebegerät mehr oder weniger Last anzuheben ist.

Der Clou des neuen Druckwerks ist der doppeltwirkende Hauptzylinder. Damit lässt sich die gesamte Anlage sowohl beim Anheben wie beim Absenken zentral mit einem Knopfdruck bedienen. Bei Vorgängergeräten wurde der große Arbeitszylinder durch die Last auf den Maschinenhebern zurückgedrückt. Waren die Heber ausgefahren und die Maschine auf ein Fahrwerk gebracht, wurde dies von Hand, durch Abwarten oder durch Umstecken der Anschlüsse erledigt. Zudem wurde durch die Vielzahl von Anschlüssen und die vielfältigen Schaltpositionen dem Bediener die Arbeit erschwert. Durch diese Vereinfachung erhöht sich auch die Sicherheit beim Umgang mit dem Druckblock erheblich.

Die neue Steuerung lässt sich spielend durch die Fernbedienung regeln. Eine Überwachung der einzelnen Anschlüsse erfolgt zentral durch integrierte Hochdruck-Manometer. Alle Ausgänge zu den Maschinenhebern sind durch Druckschalter überwacht. Damit ist gewährleistet, dass keiner der Maschinenheber oder die Anlagenzylinder überlastet werden. Die Maschinenheber werden zur Erzeugung der notwendigen Rückstellkraft mit mechanischen Druckfedern ausgerüstet. Diese Umrüstung kann bei bereits beim Kunden vorhandenen Hebern einfach und schnell durch den JUNG Service erledigt werden.

Der Druckblock JD 40 ist gedacht zur Anwendung mit 4 Maschinenhebern mit einer Tragkraft von maximal je 10 Tonnen. Dafür stehen je nach Anwendungsfall mehrere Versionen zur Auswahl. Neu ist die Möglichkeit, die Anlage zusätzlich mit einer VS-Steuerung auszustatten. Die Steuerung ermöglicht es bei in der Höhe unterschiedlich Ansetzpunkten, jeden Heber einzeln auszufahren, bis der Kontakt mit der Last erreicht ist.

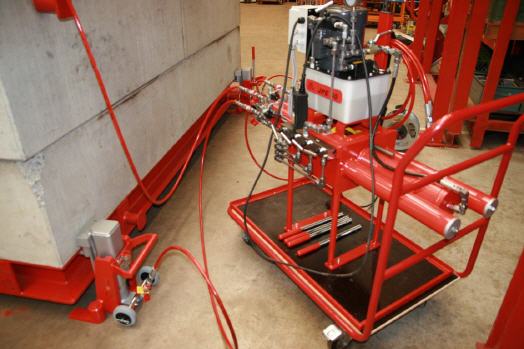

Das gesamte System wird komplett auf einem kleinen Transportwagen aufgebaut. Damit kann die Ausrüstung bequem an den Einsatzort gebracht werden.

Die Konstrukteure der JUNG GmbH unterstützen auch bei der individuellen Auslegung von Druckblöcken, aber auch allen Hebe- und Transportgeräte für Anwendungen, bei denen die Serienprodukte nicht genau passen.



Mehr Informationen zu JUNG Hebetechnik:

Kontakt  Herstellerinfo
JUNG Hebe- und Transporttechnik GmbH
Biegelwiesenstr. 5-7
71334 Waiblingen
Tel.: 07151/30393-0
Fax: 07151/30393-19
E-Mail: info@jung-hebetechnik.de
www.jung-hebetechnik.de
