Hilti: Bohrlochreinigung überflüssig

Neues Befestigungssystem mit Konenankerstangen

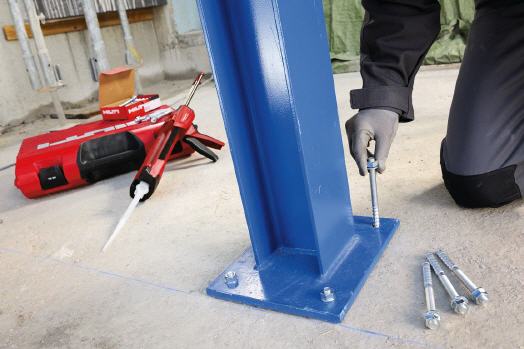

Der neue Injektionsmörtel HIT-HY 200-A ermöglicht im System mit der Konenankerstange HIT-Z in völlig neuer Geometrie zulassungskonforme Dübelbefestigungen in gerissenem Beton. Der Clou dabei: Das Bohrloch muss vorher nicht mehr gereinigt werden.


Es gibt Dinge, die gehören zu einem Arbeitsvorgang wie selbstverständlich dazu. Genau diese Fakten in Frage zu stellen, ist Aufgabe der Hilti-Produktentwickler. Bestes Beispiel ist das neue Injektionssystem HIT-HY 200-A mit europäischer technischer Zulassung (ETA) für Dübelanwendungen in gerissenem und ungerissenem Beton sowie für den nachträglichen Bewehrungsanschluss.

Neu ist, dass der Anwender bei Dübelbefestigungen getrost auf die Bohrlochreinigung verzichten kann, wenn er den neuen Hilti-Injektionsmörtel zusammen mit den Konenankerstangen HIT-Z einsetzt. Das schafft Sicherheit, minimiert Anwendungsfehler, reduziert die Installationszeit um bis zu 25 Prozent und spart damit Arbeitszeit und Kosten. Es entfällt die Anschaffung von umfangreichem Reinigungszubehör und auch die Arbeitsschritte reduzieren sich deutlich.

Nicht zuletzt kommt das Setzen ohne vorherige Bohrlochreinigung auch der Gesundheit des Monteurs zugute, denn es wird bei der Bohrlochreinigung kein Bohrstaub mehr in die Luft gewirbelt. Indem der Tragwerksplaner die Verankerungstiefe variabel dem erforderlichen Lastniveau anpasst, spart der Monteur Zeit, Aufwand und bares Geld bei der Montage. Bei einer maximalen Verankerungstiefe von 12x Ankerstangendurchmesser erreicht das neue Hilti HIT System hohe Lastwerte.

Konenankerstange HIT-Z
Zusammen mit dem HIT-HY 200-A Injektionsmörtel hat Hilti auch eine passende HIT-Z Konenankerstange entwickelt. Durch eine spezielle Beschichtung auf der Ankerstange wird die Bindung zwischen den Konen der Ankerstange und dem Mörtel gelöst, sobald das Installationsdrehmoment auf die Ankerstange aufgebracht wird. Bei einwirkenden Zugkräften wird die Mörtelschale durch die Keilwirkung der Konen gegen die Bohrlochwand gepresst - die HIT-Z Ankerstange funktioniert wie ein Spreizdübel mit vielen kleinen Spreizkonen. Dieses Funktionsprinzip erklärt die hohe Leistungsfähigkeit des HIT-Z Ankers selbst unter extremen Bedingungen wie bei gerissenem Beton, kerngebohrten- oder ungereinigten Bohrlöchern.

Bei herkömmlichen Injektionssystemen, bei denen eine Bohrlochreinigung vorgeschrieben ist, sinkt das Lastniveau ohne erfolgte Bohrlochreinigung um bis zu 60 % und stellt dadurch ein erhebliches Sicherheitsrisiko dar. Bei Konenankerstangen HIT-Z in Kombination mit HIT-HY 200-A hat die Qualität der Bohrlochreinigung entsprechend der Zulassung ETA-12/0006 keine Auswirkung auf das Lastniveau und ist deshalb nicht mehr notwendig.

Rasche Verarbeitung, sicherer Halt
Der neue Injektionsmörtel HIT-HY 200-A ist das Nachfolgeprodukt des bewährten HIT-HY 150 MAX Systems. Mit einer Aushärtezeit von nur 30 Minuten (bei einer Untergrundtemperatur von 20 Grad Celsius) eignet sich der Hilti-Injektionsmörtel für Schwerlastbefestigungen in gerissenem Beton zum Beispiel für Stahlträger, Silos, Maschinen oder Hochregallager. Auch für den nachträglichen Bewehrungsanschluss bei einer Bewehrung bis 32 mm Durchmesser kommt Hilti HIT-HY 200-A zum Einsatz.

Auspressen vereinfacht
Zum neuen HY 200-System gehören robuste Auspressgeräte in manueller (HDM) und Akku-Variante (HDE 500-A22), die bestens für den harten Baustellenalltag gerüstet sind. Sie eignen sich zur Verarbeitung aller Hilti HIT-Injektionsmörtel und dank einer optimierten Übersetzung ist für das Auspressen nur ein geringer Krafteinsatz notwendig. Für die mühelose und schnelle Verarbeitung des Mörtels bei Serienanwendungen und großen Verankerungstiefen eignet sich das Hilti Akku-Auspressgerät HDE 500-A22.

Hier ist das erforderliche Mörtelvolumen einstellbar, sodass konstant die gleiche Menge ausgepresst wird. Der automatische Entspann-Mechanismus verhindert ein Nachtropfen des Mörtels: das spart Kosten und hält den Arbeitsbereich sauber. Zudem erlaubt der leistungsfähige 22V-Akku das mühelose und schnelle Auspressen von bis zu 80 Foliengebinden (500ml) mit nur einer Akkuladung. Der Akku und das Ladegerät sind kompatibel mit der kompletten Plattform der 22V-Elektrowerkzeuge von Hilti.
