Optosurf: CNC-gesteuerte Oberflächenmessung

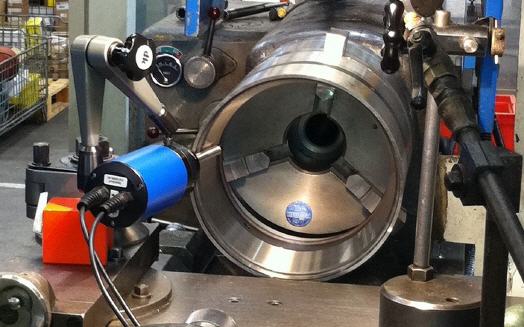

OptoSurf OS 500 Sensorsystem im Einsatz

Die OptoSurf GmbH, ein innovativer Hersteller von Inline-Oberflächenmesssystemen für die fertigungsbegleitende Qualitätssicherung von Präzisionsteilen, präsentiert das ganzflächige, CNC-gesteuerte Messen von Rauheit und Form funktionskritischer Oberflächen mit dem Streulichtsensor ›OS 500‹.


Mit dieser Technik erhalten Anwender im Vergleich zu den bisher zur Verfügung stehenden mechanischen und optischen Oberflächenmessgeräten – die nur einen winzigen Bruchteil der gesamten Fläche messen können – einen viel tiefergehenden Einblick in ihre Prozesstechnik.

Zu den Anwendungsbereichen der neuen Technologie gehören unter anderem das Flachschleifen von Linearführungen, polierte und lackierte Blechoberflächen sowie Wälzlagerkomponenten. Mit 2000 Messungen pro Sekunde und einem Messfleck von circa einem Millimeter wird die Messzeit für eine ganzflächige Oberflächenmessung im Prinzip nur durch die mechanische Bewegungsgeschwindigkeit begrenzt. Die Darstellung der Messwerte in einer 3D-Software zeigt lokale Schwankungen der Rauheit, Welligkeit und Textur. Messtechnisch geeignet sind Flächen mit einer Grundrauheit im Ra-Bereich von 0,005 µm bis 1 µm.

Beim Streulichtsensor ›OS 500‹ von OptoSurf erzeugt eine LED auf der Oberfläche den Messfleck. Das zurückgestreute Licht wird auf eine lichtempfindliche Detektorzeile gelenkt, welche die Lichtverteilungskurve aufzeichnet. Die Robustheit und die Unempfindlichkeit der Messungen gegen Vibrationen sind wichtige Eigenschaften des Streulichtsensors. Zudem ist die gemessene Verteilungskurve unabhängig von kleinen Abstandsänderungen, da der Sensor Winkel misst.

Eine weitere Innovation des Streulichtsensors OS 500 stellt ein neu entwickelter Sensortyp dar, der Messabstände von mehr als 50 mm von der Oberfläche erlaubt und dadurch neue Anwendungen insbesondere im maschinennahen Bereich ermöglicht.



Mehr Informationen:

Kontakt  Herstellerinfo
OptoSurf GmbH
Nobelstr. 9-13
76275 Ettlingen
Tel.: +49 (0) 72 43 / 76 60 13
Fax: +49 (0) 72 43 / 76 60 34
E-Mail: info@optosurf.com
www.optosurf.com
