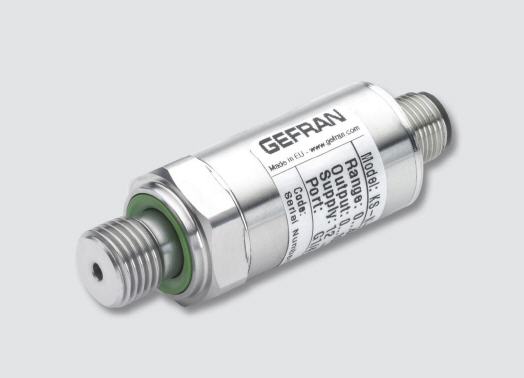

Gefrans kompakte Druckmessaufnehmer

Die neue Serie KS

Die einfach aufgebauten und hochgradig stoß- wie vibrationsfesten Druckmessumformer von Gefran sind in Dickschicht-Technologie auf Stahlsubstrat ausgeführt. Sie sind füllmedienfrei, besitzen ein Volledelstahlgehäuse und eignen sich für zahlreiche hydraulische sowie pneumatische Anwendungen.

Ziel des KS-Projektes war die Minimierung von Sensorgröße und -kosten, ohne dabei die für Gefran-Produkte typische Leistung und Zuverlässigkeit zu verringern. Möglich machte dies ein neuer Prozess zum Aufbringen von Dickschicht-Widerständen mit feineren Geometrien auf einer Stahlmembran. Er erlaubt die Reduzierung des Durchmessers der Edelstahl-Membran von 17 auf nur noch 10 Millimeter.

Die Messumformer der KS-Baureihe wurden speziell zur Druckmessung in der Hydraulik und Pneumatik konzipiert. Sie eignen sich insbesondere für die genaue Druckerfassung im Maschinenbau sowie zum Einsatz in Kompressoren, Pumpen und in der Mobilhydraulik. Dank ihrer äußerst stabilen Elektronik und kompakten Bauform können die Sensoren auch in intelligenten Überwachungssystemen und in Anwendungen eingesetzt werden, die die Fernübertragung des Signals verlangen. Aufgrund ihrer Spezifikationen, Leistungen und ihres Preises eignen sie sich optimal für OEM-Applikationen. Daher beträgt die Mindestbestellmenge 50 Stück.

Ein Vollmetallgehäuse aus Edelstahl macht die Sensoren besonders robust und widerstandsfähig gegen im Maschinenbau übliche raue Umgebungsbedingungen. Sie sind mit drei verschieden Anschlusstypen und entsprechend differierenden Schutzarten lieferbar:

  • M12 x 1 mit Schutzart IP 67
  • EN 175301-803 Typ A (IP 65)
  • EN 175301-803 Typ C (IP 65)

Die neuen KS-Druckmessaufnehmer stellen verstärkte Ausgangssignale in Strom (4-20 mA) und Spannung (0-10 V) bereit. Die zulässige Temperatur des Prozessmediums kann zwischen -40 °C und +125 °C betragen, wobei die optimale Stabilität im kompensierten Bereich gewährleistet ist. Die Dickschichtsensoren arbeiten in Messbereichen von 0…1 bar bis 0…1000 bar mit einer Messungenauigkeit < 0,5 % v. Ew. (inkl. Nichtlinearität, Hysterese, Wiederholbarkeit und Nullpunkt- und Endwert-Offset).

Wichtige Eigenschaften

  • kompakte Bauform
  • großer Temperaturbereich von -40 °C ... +125 °C
  • Messbereiche: von 1...1000 bar
  • Standard-Industriesignale: 0...10 VDC (3-Leiter) / 4...20 mA (2-Leiter)
  • messstoffberührte Teile: Edelstahl
