LVD-Abkantpresse mit neuer Technik
Easy-Form und Touch-B im Fokus

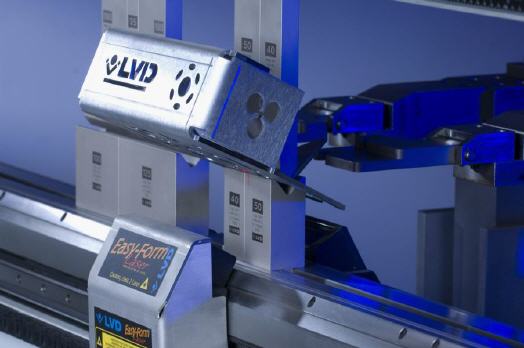

Der Easy-Form-Laser von LVD ist eine einzigartige, patentierte Einrichtung zur Winkelmessung, welche einen Laser während des Biegevorgangs zur Kontrolle des Winkels in Echtzeit einsetzt und präzise Biegeergebnisse vom ersten bis zum letzten Teil an produziert.
Die erreichbare Genauigkeit einer Biegung auf einer Abkantpresse ist abhängig von einer Anzahl Parameter in Bezug auf die Qualität und die mechanischen Eigenschaften des Materials. Zwischen den Materialchargen, sogar zwischen den einzelnen Blechen können erhebliche Schwankungen bestehen, welche eine Erzielung des geforderten Winkels auf der Abkantpresse beim ersten Mal verhindern.
Viele der heutzutage verwendeten Winkelmesssysteme bestehen aus in den Biegewerkzeugen oder außerhalb angebrachten mechanischen Sensoren. Das Prinzip hinter dieser Technologie ist das zwischenzeitliche Auslesen von Messergebnissen während des Biegevorgangs, mit einer Rücknahme des Biegedruckes gegen Ende des Biegevorgangs, um die Elastizität oder Rückfederung des Materials messen zu können.
Systeme dieser Art sind nur effektiv, wenn die Biegung in direkter Linie zu den Werkzeugen erfolgt und die Bewegung des Materials in die Matrize gleichmäßig verläuft. Die Leistungsfähigkeit dieser Vorrichtung steht im direkten Verhältnis zum Zustand der verwendeten Werkzeuge.
Der Easy Form-Laser von LVD nutzt Messungen an der Vorderseite und Rückseite der Matrize, um den genauen Wert des Winkels an dem Werkstück zu bestimmen.
Die Abtasteinrichtung übermittelt in Echtzeit Informationen an die CNC-Steuerung, welche diese verarbeitet und anschließend die richtige Tiefeneinstellung zur Erzielung des genauen Winkels neu berechnet. Der Biegeprozess wird nicht unterbrochen und somit geht keine Produktionszeit verloren.
Im Gegensatz zu mechanischen Winkelmesssystemen verlängert der Easy-Form-Laser den Arbeitsgang nicht und bietet durchgehend genaue Ergebnisse. Ein Easy-Form-Laser erfordert keine Kalibrierung nach jedem Einrichten.
Der Easy-Form-Laser ist erhältlich für die Abkantpressen der Easy-Form-Serie von LVD.
Neue Steuerung
Ab sofort werden Easy-Form-Abkantpressen mit der neuen Touch-B 19-Zoll-Touch-Screen-Steuerung ausgestattet. Die qualitativ hochwertige Konstruktion der Abkantpresse, sowie die leistungsfähige Touch-B-Steuerung, stellen die Einheitlichkeit der Biegung über die gesamte TeileBiegelänge sicher.
Die Vermessung durch den Easy-Form-Laser wird an einem Punkt des Werkstückes ausgeführt, die Gleichmäßigkeit der Biegung über die gesamte Werkstücklänge wird durch die Präzision der Abkantpresse, der Umformwerkzeuge und der Bombierung des Tisches garantiert. Der Computer der numerischen Steuerung verarbeitet und tauscht Informationen mit sehr hoher Geschwindigkeit aus.
Die Datenbank der Steuerung verfügt über eine große Anzahl an Werten über die elastische Rückfederung einer Vielzahl von Materialarten und Blechdicken. Wenn neue Materialien bearbeitet werden, werden deren Werte automatisch in der Datenbank der Maschine abgelegt und für die Bestimmung der genauen Position des Stössels verwendet, um den erforderlichen Biegewinkel zu erzielen.
