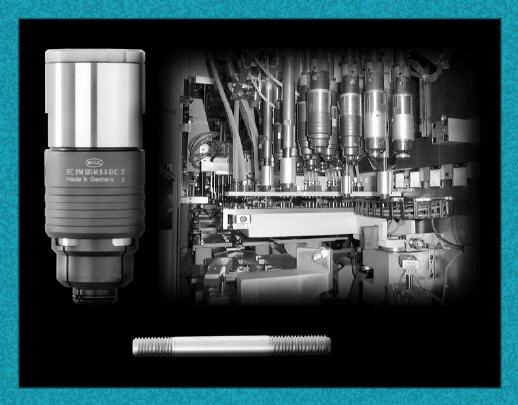

Stiftschrauben-Eindrehfutter von BILZ
Kleines Produkt, große Lösung
In komplexen Montageprozessen sind oft die kleinen Produkte entscheidend für Produktivität und Wirtschaftlichkeit. Deswegen ist es wichtig, bei individuellen Sonderlösungen einen erfahrenen Partner an seiner Seite zu haben. Wie BILZ mit seiner einzigartigen Kompetenz in Sachen Stiftschrauben-Eindrehfuttern.
Anwender für Stiftschrauben-Eindrehfutter sind häufig Anlagen- und Maschinenbauer für die Automobil- und Zulieferindustrie, welche ganze Montagelinien voll- oder halbautomatisch einrichten. Hier, wo höchste Anforderungen an Produktivität und optimale Taktzeit gelten, werden viele Automobilkomponenten montiert und ergeben am Ende ein Qualitätsprodukt: Motorblöcke, Gehäuse, Krümmer oder Radnaben. Die Montage geschieht in der Regel mit elektronisch gesteuerten Handschraubern.
Die Herausforderung:
Die Anforderungen, egal ob bei der manuellen oder automatischen Montage, sind hoch. Wie am Beispiel der Montage von Radnaben: Die Stiftschrauben-Eindrehfutter von BILZ sind, ähnlich wie bei der Bearbeitung auf einer Maschine, das Bindeglied zwischen Maschine und Werkzeug, in diesem Fall Maschine (Schraubeinheit) und Stiftschraube. Die Praxis sieht folgendermaßen aus: Der Bediener der Schraubein-heit entnimmt in der manuellen Montage die passenden Stiftschrauben aus seinem Container und setzt diese in das Stiftschrauben-Eindrehfutter bzw. das Werkstück mit üblicherweise ein bis zwei Umdrehungen ein.
Dabei muss besonders auf das maxi-male Drehmoment der Gewindegröße und auf die Überstehlänge geachtet werden, um Beschädigungen der Werkstückoberfläche zu vermeiden. Werden die Stift-schrauben in einer automatisierten Montagelinie zugeführt, kommen diese in der Regel aus einem Schüttgutrüttler, in dem die Schrauben positioniert und dann mittels Druckluft in eine Ladestation eingeschossen werden. In dieser Station werden sie dann mittels des BILZ Stiftschrauben-Eindrehfutters aufgenommen.
Hier ist eine Klemmhülse am Futter erforderlich oder es muss eine Stiftschraube in die Vor-richtung gespannt werden. Danach wird sie in das Werkstück eingedreht. Diese Verfahren können ein- oder mehrspindelig erfolgen. Nach erfolgtem Eindrehen der Stiftschraube wird das Eindrehfutter einfach abgezogen. Dabei öffnen sich die Klemmbacken und schließen sich nach Freigabe der Stiftschraube automatisch wieder. Rücklauf und Stillsetzen der Antriebsspindel ist hierbei nicht erforderlich.
Die Anforderungen hier liegen zum einen in der Verfügbarkeit einer großen Vielfalt klassischer Standardgrößen und zum anderen zunehmend an individuell konstruierten, sehr speziellen Sonderlösungen.
Die Lösung von BILZ
Hier setzt die jahrelange Kompetenz von BILZ zur Lösung der individuellen Anforderungen des Kunden an. Zum einen gibt es ein sehr breites Angebot an Standard-lösungen von Stiftschrauben-Eindrehfuttern in einem umfangreichen Produktkatalog.
Die Anfragen nach Sonderlösungen von Seiten der Technik des Anlagenbauers stellen aber mittlerweile die Mehrheit, da die Anforderungen immer spezifischer werden. Üblicherweise reicht der Kunde in der Projektierungsphase eine Zeichnung mit seinen Anforderungen wie Baugröße, Drehmoment, Sperrbolzen, Anschlag-/Klemmhülse ein und die Konstrukteure von BILZ wählen dann das geeignete Stiftschrauben-Eindrehfutter für die kundenspezifische Anwendung aus. Wichtig ist in der Anwendung, dass keine Abdrücke bleiben, die Stiftschraube durch den Einschraubprozess nicht beschädigt wird, stirnseitige Aufwürfe vermieden werden et cetera.
In Einzelfällen werden auch im Vorfeld direkt bei BILZ Versuche mit den vom Kunden bereitgestellten Stiftschrauben durchgeführt. Es werden also keine Möglich-keiten außer Acht gelassen, dem Kunden die Sicherheit einer durchgehenden Qualität und höchster Präzision zu gewährleisten.
Der Nutzen für den Kunden
Zum einen kann der Kunde auf einen einzigartigen technologischen Baukasten für Standardlösungen zurückgreifen. Das allein sorgt schon für eine größtmögliche Abdeckung der Anforderungen. Wird eine Sonderlösung benötigt, kann man sich auf die Lösungskompetenz und Erfahrung des BILZ-Teams verlassen. Die gemeinsame frühzeitige Arbeit an der beschriebenen individuellen Lösung sorgt für eine Zeitersparnis von circa 30 bis 40 Prozent an der Montagelinie, da das Herunterdrehen des Futters von der Stiftschraube komplett entfällt. Da sich die Stiftschraube, wie bei einfachen Eindrehfuttern, beim Runterdrehen nicht mitdrehen kann, was eventuell nicht oder zu spät bemerkt wird und im weiteren Prozess zu unvorhergesehenen Schäden führen kann, ist hier die größtmögliche Sicherheit und Zuverlässigkeit für eine durchgehende Qualität gegeben.
