So einfach wie nie zuvor

Rüsten von TRUMPF-Stanzwerkzeugen vereinfacht

Stanzwerkzeuge von TRUMPF lassen sich mit der optischen Kennzeichnung EasyUse einfach und komfortabel rüsten. Sie ersetzt den Messvorgang bei nachgeschliffenen Matrizen und Passscheiben.


Um eine nachgeschliffene Matrize korrekt in die Werkzeugkassette einzubauen, muss sie die ursprüngliche Höhe haben. Das wird durch unterlegte Passscheiben erreicht. Bisher musste der Maschinenbediener dafür sowohl die Passscheibe als auch die nachgeschliffene Matrize aufwendig nachmessen.

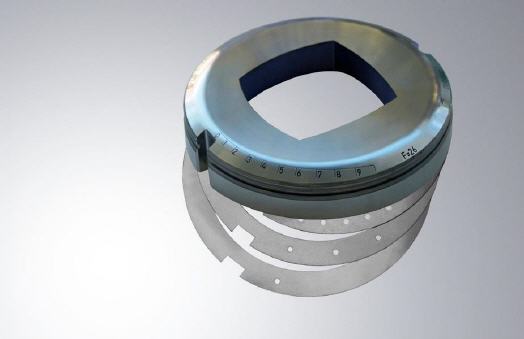

Auf der Matrize mit EasyUse ist eine Skala mit Intervallen von jeweils 0,1 Millimeter aufgebracht. Auf der nachgeschliffenen Matrize ist diese Skala nicht mehr durchgängig sichtbar. Der Maschinenbediener kann dadurch ganz einfach ablesen, um wie viel die Matrize nachgeschliffen wurde und welche Passscheibe er unterlegen muss. Ist die Skala zum Beispiel erst ab dem 3. Intervall lesbar, wurden 0,3 Millimeter der Matrize abgeschliffen.

Der Maschinenbediener benötigt somit eine 0,3 Millimeter dicke Passscheibe. Auch die Dicke der Passscheibe ist optisch mittels einer Lochkennung gekennzeichnet, sodass jegliches Nachmessen entfällt. Pro 0,1 Millimeter Materialstärke ist ein Loch in die Scheibe eingebracht, d.h. eine 0,3 Millimeter dicke Passscheibe weißt drei Löcher auf.

Mit diesem einfachen optischen System EasyUse entfällt der Messvorgang beim Matrizenrüsten der Stanzwerkzeuge von TRUMPF.



Mehr Informationen zur TRUMPF GmbH + Co. KG:

Kontakt  Herstellerinfo
TRUMPF GmbH + Co. KG
Geschäftsfeld Werkzeugmaschinen
Johann-Maus-Straße 2
71254 Ditzingen
Telefon +49 7156 303-0
Telefax +49 7156 303-30309
E-Mail: info@trumpf.com
www.trumpf.com
