Elektrisch und pneumatisch gesteuerte Greifer

Handhaben von magnetischen Werkstücken

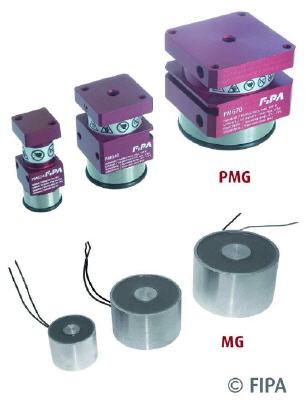

Hohe Haltekraft, einfache Systemanbindung: Mit den neuen pneumatisch gesteuerten Magnetgreifern bietet die FIPA GmbH eine Alternative zu ihren bestens am Markt eingeführten elektrisch gesteuerten Magnetgreifern an.


Ob elektrisch oder pneumatisch gesteuert – bei FIPA hat der Anwender die freie Wahl. In elektronikfreien Umgebungen, wie sie in Anlagen zur Blechumformung oft vorliegen, sind pneumatisch gesteuerte Magnetgreifer einfach integrierbar. Elektrisch gesteuerte Magnetgreifer sind besonders interessant, wenn sehr dünne ferromagnetische Blechteile oder legierte Werkstücke gehandhabt werden sollen.

Die Ursache liegt im Funktionsprinzip. Wie alle Magnetgreifer nehmen auch die elektrisch gesteuerten das Werkstück ausschließlich durch die Kraftwirkung des eingebauten Permanentmagneten auf. Beim Ablegen fließt jedoch ein kurzer Stromimpuls durch die Greiferwicklung, der dem magnetischen Kraftfeld des Permanentmagneten entgegenwirkt. Vorhandener Restmagnetismus in legierten Werkstücken wird dabei weitestgehend kompensiert und das Teil dadurch schnell und sicher abgelegt. Dies ermöglicht sehr hohe Taktzeiten bei großer Prozess-Sicherheit. Die pneumatisch gesteuerte Magnetgreiferfamilie basiert auf einem doppeltwirkenden Zylinder.

Im Inneren befindet sich ein Permanentmagnet, der zum Werkstück hin- beziehungsweise wegbewegt wird und dadurch die Haltekraft erzeugt beziehungsweise das Werkstück absetzt. Als Option sind NPN- oder PNP-Sensoren erhältlich, die zuverlässig die Kolbenstellung abfragen und dadurch signalisieren, ob ein Teil gegriffen wurde. Zur Schonung der Oberfläche gehandhabter Teile sind verschleißfeste und schnell auswechselbare Reibringringe aus abdruckarmen NBR (Härte 70 Grad Shore) verfügbar.

Beide Bauarten sind sehr prozesssicher: Durch den Permanentmagneten bleibt das Werkstück auch bei einem Ausfall von Strom beziehungsweise Druckluft sicher am Greifer haften. Sowohl die pneumatisch als auch die elektrisch gesteuerten Magnetgreifer sind kompatibel zum FIPA-Greiferbaukasten und lassen sich einfach in Greifersysteme einbinden.



Mehr Informationen zur FIPA GmbH:

Kontakt  Herstellerinfo
FIPA GmbH
Freisinger Straße 30
85737 Ismaning
Tel: +49 (0)89 96 24 89 0
Fax: +49 (0)89 96 24 89 11
E-Mail: info@fipa.com
www.fipa.com
