Mess-Software für Bearbeitungszentren

Productivity+ von Renishaw ist eine einmalige Softwarelösung zur Integration von Mess- und Prozesssteuerungsfunktionen in CNC-Bearbeitungsprogrammen. Productivity+ bietet wesentliche Vorteile gegenüber herkömmlichen Verfahren: Das manuelle Einfügen von Messzyklen in G-Befehle erübrigt sich. Merkmale werden stattdessen per Mausklick aus importierten Solidmodellen über eine Bedieneroberfläche ausgewählt, die CAM-Anwendern sofort vertraut ist.

Die leistungsstärkste Software, die für Messungen auf der Maschine zur Kontrolle der Bearbeitungsprozesse erhältlich ist, baut auf der vorhandenen Funktionsvielfalt und Flexibilität von Productivity+auf. Sie bietet jedoch weitere Funktionen für konstruierte Anweisungen, optimierte Mehrachsenunterstützung, verbesserte Protokollfunktionen und zusätzliche Sondermakro-Optionen.

Die Funktion für konstruierte Anweisungen von Productivity+, mittels der ‚virtuelle’ Merkmale aus vorhandenen Messdaten erzeugt werden können, wird durch ein neues konstruiertes Linienmerkmal ergänzt. Insgesamt sind diese konstruierten Anweisungen (Punkt, Kreis, Ebene und Linie) ideal für komplexe Anwendungen zur Werkstückeinrichtung.

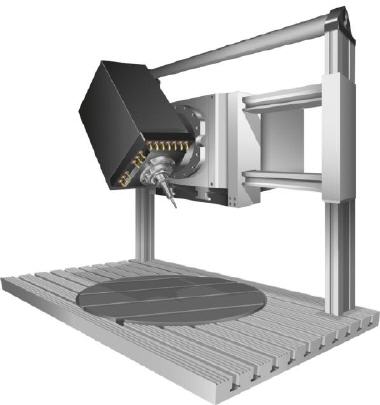

Die Mehrachsenfunktionalität und -unterstützung für maschinenspezifische Befehle wie Fanuc G68.2 und Siemens CYCLE800 wurde ebenfalls erweitert. Die Programmierung von Konfigurationen für Tischmaschinen mit Gelenkgliedern (Taumeltisch) und 5-Achsen Kopf/Tisch-Maschinen sowie Dreiachsen-Standardmaschinen und mehrachsige Tisch-Tisch-Werkzeugmaschinen wird unterstützt.

Die leistungsstarke Productivity+-Protokollfunktion, die Details wie beispielsweise Merkmalsname, Typ und eine optionale in/außer Toleranzprüfung umfasst, wurde optimiert. Nun können Berichte in einem einheitlichen Format für alle unterstützten Steuerungsmodelle erstellt werden. Das macht Analysen und Vergleiche einfacher, wenn mit externen Softwareprogrammen gearbeitet wird.

Anwendern, die gerne selbst maßgeschneiderte Lösungen für Productivity+-Routinen erstellen und einbinden möchten, können auf erweiterte Sondermakro-Optionen zugreifen. So können Ergebnisse nun verwendet werden, um Maschinenaktualisierungen durchzuführen.

Sämtliche dieser Funktionen bauen darauf auf, dass Productivity+ Anwendern die Möglichkeit gibt, Mess- und Bearbeitungsvorgänge zu kombinieren. Merkmale können daher ohne Einschaltung eines externen Rechners automatisch geprüft werden. Ein integrierter ›Logic Builder‹ sorgt dafür, dass Messdaten in die Entscheidungen zur Prozesssteuerung einfließen, sodass Arbeitskoordinaten, Werkzeuggeometrie, Maschinenvariablen und Rotationsaktualisierungen automatisch eingestellt werden können.
