Spannen mit der Kraft der Physik
Schrumpfspannzangen als Alternative

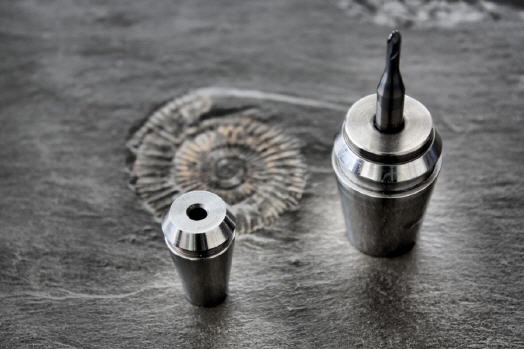

Spannzangen vom Typ ›ER‹ sind weitverbreitete Standardspannmittel, wenn es darum geht, Werkzeuge mit Zylinderschaft, etwa Fräser, rasch und präzise zu spannen. Nachteil von ER-Spannzangen ist die Verschmutzungsgefahr. Eingeklemmte, winzige Späne deformieren im Laufe der Zeit die Spannfläche, was zu nachlassendem Rundlauf führt. Die TER-Schrumpfspannzangen von Diebold beugen dem vor und glänzen darüber hinaus mit besten Haltewerten und Rundlaufgüten.
Schrumpfen ist zu einer unverzichtbaren Technik in der Zerspanung geworden. Diese Technik hat schon lange das Stadium einer experimentellen Physik hinter sich gelassen. Die dazu nötigen Schrumpfgeräte sind mittlerweile sehr einfach handhabbar und sorgen für rasches Ein- und ausschrumpfen der Zerspanungswerkzeuge. Abgesehen von den unübertroffenen Haltekräften erlaubt es diese Technologie, besonders lange und schlanke Futter zu bauen, mit denen extrem tiefe Kavitäten bearbeitet werden können.
Die Vorteile dieser Technik können nun auch Besitzer von ER-Spannfuttern nutzen, ohne die Nachteile von ER-Spannzangen in Kauf nehmen zu müssen. Dazu müssen nur Schrumpfspannzangen und, falls noch nicht vorhanden, ein Schrumpfgerät des Unternehmens Diebold beschafft werden, um ER-Spannfuttern zu neuen Höchstleistungen zu verhelfen.
Entsprechende Pflege und sachgerechter Umgang vorausgesetzt, sorgen TER-Schrumpfspannzangen dafür, dass Zerspanungswerkzeuge einen Leistungsschub erfahren. Insbesondere beim Reiben sind wesentlich sicherer auf Anhieb korrekte Ergebnisse zu erzielen. Aber auch beim Fräsen machen sich die Qualität und das Halteprinzip von Diebold-Schrumpfspannzangen positiv bemerkbar. So sind Standzeiterhöhungen von 300 Prozent keine Seltenheit. Durch die wesentlich stabilere Spannung sind zudem deutliche Oberflächenverbesserungen die Regel.
TER Schrumpfspannzangen werden für den Werkzeugwechsel mit Hilfe eines Adapters im Schrumpfgerät gehalten. In diesem Adapter ist ein Bolzen eingebaut der durch Drehen des Adapterendes nach oben geschoben werden kann. Beim Einschrumpfen eines Werkzeuges dient dieser Bolzen als Längenanschlag. Damit wird die genaue Voreinstellung des Werkzeuges in der Schrumpfspannzange möglich.
Ein Werkzeugtausch in der Bearbeitungsstation einer Drehmaschine erfolgt somit in Sekundenschnelle. Bei einer geschlitzten Spannzange kann die Länge des Werkzeugs nicht voreingestellt werden und der Werkzeugtausch mit anschließendem Anfahren des Werkstücks und Korrektur der Werkzeuglänge in der Steuerung kann durchaus > 30 min. dauern wenn zum Beispiel in einem Winkelfräshalter einer Drehmaschine das Schneidwerkzeug getauscht werden muss. Hier können enorme Produktivitätszeiten der Maschine durch eingesparte Werkzeugwechselzeit erreicht werden.
Mehr Informationen zu Diebold:
 |
Diebold Goldring Werkzeuge GmbH & Co. |
|
An der Sägmühle 4 |
|
72417 Jungingen |
|
Telefon 07477 871-0 |
|
Fax 07477 871-30 |
|
E-Mail: kontakt@hsk.com |
|
www.hsk.com |
