Dem Konstrukteur stets zu Diensten

Vorrichtungs-Butler von Halder

Gerade bei Kleinserien oder im Prototypenbau sind variable Spannvorrichtungen die Basis für eine wirtschaftliche Fertigung. Das mühsame Zusammensuchen aus Katalogen der passenden Spannmittel mit den jeweiligen Verlängerungen oder Adaptern in den richtigen Größen nimmt dabei viel Zeit in Anspruch. Halder erleichtert jetzt an dieser Stelle die Arbeit enorm: Mit dem Vorrichtungs-Butler erstellt der Betriebsmittelkonstrukteur am PC nicht nur die Spannvorrichtung in wenigen Stunden in 3D, sondern kann auch die zusammengestellte Artikelliste sofort an den Einkauf weiterreichen – sozusagen auf Knopfdruck.


Oft haben Konstrukteure nur wenige Wochen, um die möglichst seriennahe Fertigung eines Prototyps auf die Beine zu stellen. Da zählt dann jede Minute, die zum Beispiel bei der Konstruktion der Vorrichtung eingespart werden kann. Um die passende Spannvorrichtungen schnell einfach und ohne langwieriges Suchen von Komponenten zu konstruieren, hat die CADENAS Konstruktions-, Softwareentwicklungs- und Vertriebs-GmbH im Auftrag der Erwin Halder KG aus Achstetten-Bronnen den Vorrichtungs-Butler entwickelt.

Hilfe für den Konstrukteur

Der Vorrichtungs-Butler ist eine Weiterentwicklung des bewährten Halder-Baukastens und unterstützt den Betriebsmittelkonstrukteur, Baugruppen aus dem Halder-Angebot zu erstellen. Das System ermittelt auf Basis der Vorgaben vollständige Baugruppen bestehend aus Normalien und Systemteilen der Vorrichtungssysteme von Halder. Es ist integriert in das Lieferantenportal von Cadenas, PartCommunity, und auch als Add-on für Cadenas PartSolutions zum strategischen Teilemanagement erhältlich.

Dipl.-Ing. Andreas Binder, Produktbereichsleiter Werkstückspannung bei Halder: „Mit Hilfe dieser Konfigurator-Software lässt sich auch eine komplexe Spannvorrichtung innerhalb von wenigen Stunden in 3D konstruieren – und das nur auf Basis der 3D-Daten des Rohteiles. So kann die Vorrichtung gefertigt und aufgebaut werden, bevor das Fertigteil überhaupt im Haus ist. Zudem muss der Konstrukteur sich nicht mehr mühsam die einzelnen Spannkomponenten aus dem Katalog suchen und sie für den Einkauf zusammentragen. Das macht der Vorrichtungs-Butler automatisch. Eine enorme Zeiteinsparung!“ Zudem ermöglicht der Vorrichtungs-Butler die Maschinenprogrammierung des Fertigteils – schon mit Störkonturen der Vorrichtung.

Einfach und schnell konstruiert

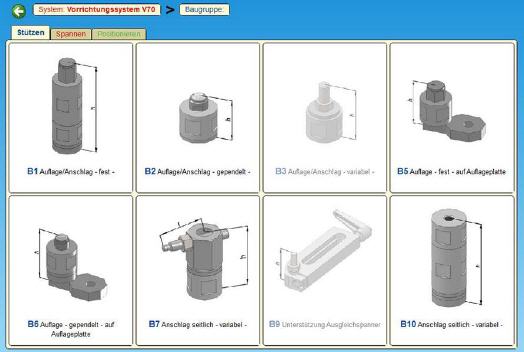

Dabei ist der Konstruktionsablauf denkbar einfach: Zuerst legt der Konstrukteur einmalig fest, ob die Vorrichtung auf einem Nutsystem (V40 / V70) oder auf einem Lochsystem (L12 / L16) von Halder basiert. Im zweiten Schritt entscheidet er je Spannpunkt, ob das Werkstück gestützt, gespannt oder positioniert wird. Weiterhin gibt er die notwendigen Funktionsmaße, wie beispielsweise den Abstand von der Grundplatte zum Spannpunkt, in das System ein. Auf Basis dieser Daten ermittelt der Vorrichtungs-Butler dann die erforderliche Stückliste aus den Halder-Bauteilen und erstellt eine 3D-Vorschau, damit der Konstrukteur die Baugruppe auf ihre Plausibilität prüfen und bei Bedarf anpassen kann.

Wenn der Vorschlag des Butlers passt, kann der Anwender über die bekannte Cadenas Downloadfunktion die Daten an sein CAD-System übergeben. Die Software ist in allen gängigen CAD-Programmen anwendbar. Abschließend muss er dann nur noch die Baugruppe in der Vorrichtung positionieren. Dieser Ablauf wird für jeden Spannpunkt wiederholt, um eine vollständige Vorrichtung zu planen. Da sich der Butler die bisher eingegeben Daten merkt, muss der Konstrukteur nur die neuen Funktionen und Maße ändern.

Vorrichtungs-Butler eröffnet neue Möglichkeiten

Andreas Binder: „Bisher war die Lösung eines Spannproblems oft nur im direkten Dialog möglich. Dabei wurden dann die Anforderungen geklärt und anschließend haben wir die passende Vorrichtung zusammengestellt. Das ist kein Problem, wenn der Kunden in der Nähe ist, doch bei einer Entfernung von mehreren hundert Kilometern oder gar in Übersee, ist das durch Transportkosten schnell nicht mehr rentabel.

Mit dem Vorrichtungs-Butler braucht der Kunde nur noch eine CAD-Daten seines Werkstücks und kann loslegen. Bei schwierigen Fällen stehen unsere Experten weiterhin persönlich mit Rat und Tat zur Seite – dank des Butlers nun auch problemlos per Internet und Telefon.“ Gerade für Kunden im Ausland wird damit das Knowhow von Halder greifbar. So kann zum Beispiel der Konstrukteur in Asien schnell und einfach virtuell eine Vorrichtung erstellen und die einzelnen Bauteile über die weltweiten Niederlassungen beziehen.

Für die Zukunft plant Halder eine reichhaltige Bibliothek mit Anwendungsbeispielen für den Vorrichtungs-Butler. Dann können Konstrukteure auf schon einmal erstellte Vorrichtungen zurückgreifen und damit noch einmal Zeit sparen.



Mehr Informationen:

Kontakt  Herstellerinfo
Erwin Halder KG
Erwin-Halder-Str. 5-9
88480 Achstetten-Bronnen
Tel.: +49 7392 7009-0
Fax: +49 7392 7009-160
E-Mail: info@halder.de
www.halder.de
