PowerCube-Konzept überzeugt
HBZ Trunnion im Mittelpunkt

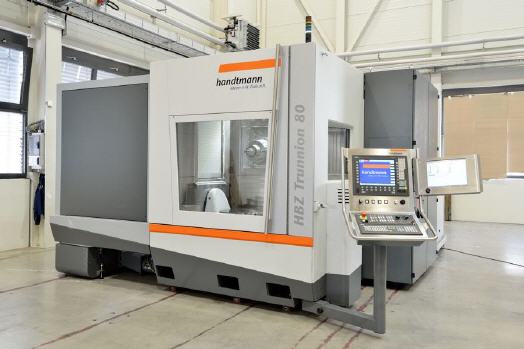

Bei den Handtmann Aerospace Days stand das Fünfachs-Horizontalbearbeitungszentrum ›HBZ Trunnion 80‹, das zum einen als Aluminiumkonfiguration und zum anderen als Stahl-/Titankonfiguration live unter Span präsentiert wurde, im Mittelpunkt.
Das neue Maschinenkonzept von Handtmann aus der Produktlinie der Fünfachs HPC-Horizontalbearbeitungszentren erweckte großes Interesse. Nicht nur Aerospace-Kunden sehen in der Baureihe HBZ Trunnion, die mit ihren Baugrößen mit Tischdurchmessern 800 mm, 1.200 mm und 1.600 mm ein breites Bearbeitungsspektrum abdeckt, einen Weg zur hochproduktiven Bearbeitung ihrer Bauteile. Besonders im Bereich Modell- und Formenbau stößt das Fünfachs Bearbeitungszentrum auf große Beachtung.
Die Baureihe HBZ Trunnion vereint viele technologische Vorteile miteinander und stellt in dieser Kombination eine wirtschaftliche Lösung dar. Sie deckt Bauteilgrößen mit Durchmessern von 800 mm bis 1.600 mm in den Materialien Aluminium, Stahl und Titan ab. Das Grundkonzept bleibt bei der Bearbeitung aller drei Materialien bestehen; lediglich die passende Hochleistungsspindel wird entsprechend ausgewählt und eingesetzt.
Die komplette Maschine basiert auf einem einteiligen Maschinenbett und bietet damit eine enorm hohe Eigensteifigkeit. Belegt durch eine Finite Elemente - Analyse ist damit auch die Steifigkeit für die Bearbeitung des breiten Materialspektrums bei hochdynamischer Bearbeitung langfristig gewährleistet.
Die horizontal angeordnete Spindel, im Gegensatz zu konventionellen Maschinen in dieser Größenordnung mit Dreh-Schwenkeinheiten von 800 mm, 1.200 mm, 1.600 mm, schafft besonders bei der Bearbeitung von zerspanintensiven Bauteilen große Vorteile. Die direkt vom Bauteil fallenden Späne haben darüber hinaus auch positive Auswirkungen auf Werkzeugstandzeiten, Bauteilgenauigkeiten, Bearbeitungszeiten et cetera. Die Späneausfuhr aus dem kompakten Maschinenraum wurde dazu intelligent gelöst, sodass bis zu 15 l/min (Aluminium) ausgeleitet werden.
Die Baureihe des 5-Achs HPC Horizontalbearbeitungszentrums HBZ Trunnion wird demnächst durch die Baugrößen HBZ Trunnion 120 (Tischdurchmesser 1200 mm) und HBZ Trunnion 160 (Tischdurchmesser 1600 mm) erweitert. Damit werden alle Vorteile der Bearbeitung mit der HBZ Trunnion 80 auch auf größere Bauteile übertragen, was Power und High Performance sicherstellt.
