Ultraschall - Technologie für viele Applikationen

Ultraschallsensoren für spezielle Aufgaben

Die Füllstandsmesssung in einer Wasserzisterne zählt zu den klassischen Anwendungen eines Ultraschallsensors. Eine Höhe von 4 oder 6 Metern lässt sich problemlos mit einem Sensor in der M30-Hülse vermessen. Wird die Steuerung der Pumpe über eine SPS realisiert beschränkt sich die Inbetriebnahme des Sensors auf die Montage und Verdrahtung des Sensors zur Steuerung. Der Messwert wird per IO-Link oder Analogausgang übertragen und in der Steuerung weiter verarbeitet.


Bei einer stand alone Lösung sind ein paar zusätzliche Schritte zur Parametrierung des Sensors nötig. Leer- bzw. Vollschwelle, Wert der Hysterese zur Ansteuerung der Pumpe und eventuell eine Mittelwertbildung zur Beruhigung des Messwertes beim Befüllen lassen sich per Parametriersoftware einfach einstellen. Durch Reduzierung der Schallkeulenbreite werden störende Einbauten, z.B. eine Leiter, wirksam ausgeblendet. Mittels intuitiver Parametriersoftware lässt sich so der Sensor an eine ganz spezielle Aufgabe anpassen.

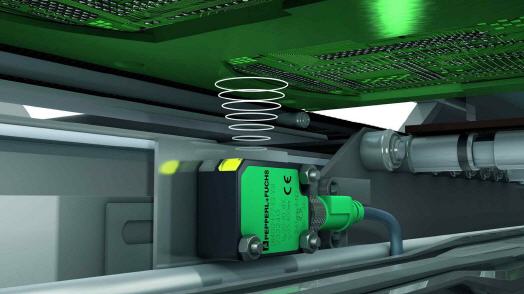

Auf der anderen Seite gibt es einfache Aufgaben welche von Ultraschallsensoren zuverlässig erledigt werden. Als Beispiel sei die Detektion einer Leiterplatte in einem Bestückautomaten genannt. Der Sensor hat die Aufgabe die Kante einer sich annähernden Leiterplatte exakt zu erfassen. Ausbrüche in der Leiterplatte, verschieden farbige, glänzende Oberflächen sind kein Problem für den kleinen Ultraschallsensor in der Miniaturbauform F77. Die etwas flächige Schallkeule des Sensors ignoriert einen Ausbruch und erkennt zuverlässig die Kante. Hier genügt ein simples teachen der Position der Leiterplatte um den Sensor auf seine Aufgabe einzustellen.

Zwei Jahrzehnte intensiver Entwicklung bei Pepperl+Fuchs haben die Ultraschalltechnik zu einer einfach anzuwendenden Technologie für viele Applikationen entwickelt. Mittels intuitiver Parametrier Tools lassen sich Ultraschallsensoren exakt an spezielle Aufgaben und Bedingungen anpassen. Daneben müssen einfache kostengünstige Ultraschallsensoren nur auf Ihre Arbeitsentfernung geteacht werden um zuverlässig Ihre Aufgabe zu erfüllen.
