Kabeltrommel ohne Schleifring
Neue Varianten der "E-Spool"

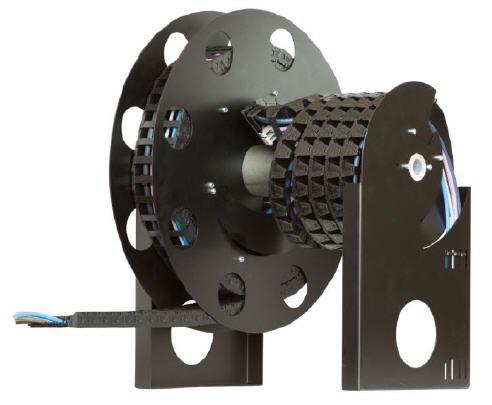

Vor einiger Zeit hat die Igus GmbH die „E-Spool“, das erste aufrollbare Energiekettensystem vorgestellt. Die seitdem in Kundenanwendungen gewonnenen Erfahrungen führten jetzt zum weiteren Ausbau des Programms.
Kompakt und langlebig verknüpft das System die Vorteile zweier verschiedener Energiezuführungen: Eine Standard-„E-Kette“ aus der Serie E2/000 per Rolle geführt sorgt durch eine integrierte Rückholfeder jederzeit für die genau richtige Länge und Spannung der Energiezuführung. Ab der Motek hat der Kunde hier die Wahl zwischen drei verschiedenen Längenvarianten (0-4 m, 4-7 m und 7-14 m). In der Ausgangsposition ist die Kette platzsparend vollständig eingerollt.
Je nach Menge der zu führenden Leitungen kann die „E-Kette“ der Serie 1400 mit den Innenbreiten 80 und 125 mm geordert werden. Das „Twisterband“ verbindet die Rolle mit dem Wellenbock, der als Schnittstelle zu den fest verlegten Leitungen dient. In „klassischen“ Kabeltrommeln wird diese Aufgabe meist von Schleifkontakten übernommen.
Das „E-Spool“-Konzept punktet hier mit deutlich mehr Flexibilität, denn anders als bei Schleifkontakten können auch Leitungen für Daten, Druckluft und Flüssigkeiten durchgehend in einem System verbunden und vor allem jederzeit ausgetauscht oder verändert werden. Beim „Twisterband“ TB 30 ist ausreichend Platz für Leitungsdurchmesser bis 16 mm vorhanden. Bei einer großen Anzahl von Leitungen kann das „Twisterband“ diese auch beidseitig an die Kettentrommel heranführen.
Mit diesen handfesten Vorteilen ist die „E-Spool“ der komplett modulare Ersatz für klassische Kabeltrommeln. Außerdem kann die „E-Spool“ die Lösung für beengte Bauräume sein: zusätzlicher Platz zum Ablegen der Kette, wie bei freitragenden- oder Zick-Zack-Anwendungen wird nicht benötigt. Einsatzfelder findet die „E-Spool“ in Hubwagen, Sortieranlagen, mobilen Kranwagen, Bühnenanwendungen oder Montage- beziehungsweise Prozesskranen mit Greifern.
Mehr Informationen zur igus GmbH:
 |
igus GmbH |
|
Spicher Str. 1a |
|
51147 Köln |
|
Tel: +49 (0)2203-9649-0 |
|
Fax: +49 (0)2203-9649-222 |
|
E-Mail: info@igus.de |
|
www.igus.de |
