Frischer Wind für die Pneumatik
Magnetostriktiver Wegaufnehmer von Gefran
Mit dem ›ONPP-A‹ präsentiert Gefran einen neuen berührungsfreien Positionssensor für den Pneumatiksektor. Das magnetostriktive Wegaufnehmermodell mit der patentierten ONDA-Technologie überzeugt mit richtungsweisenden Leistungsmerkmalen und leichter Montage.

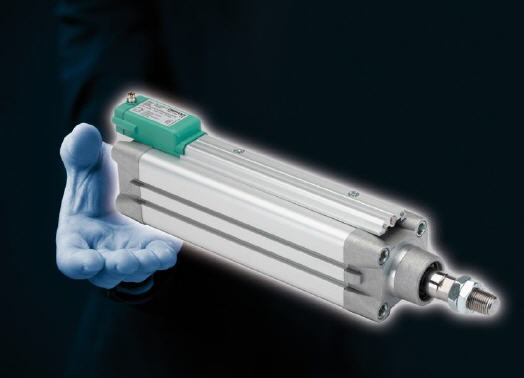

Speziell entwickelt als Ad-hoc-Lösung für pneumatische Systeme, wird der ONPP-A direkt auf dem Pneumatikzylinder montiert und misst die Position des Standardmagneten, der in allen herkömmlichen Zylindern integriert ist. Da das Messelement keinen direkten Kontakt zum Kolben hat, sind Verschleißerscheinungen ausgeschlossen. Die Lebensdauer des ONPP-A ist damit nahezu unbegrenzt.
Mit der Entwicklung des neuen Sensors löste Gefran eines der Hauptprobleme bei der Messung von Magneten in pneumatischen Zylindern. Denn der ONPP-A erkennt – abhängig von der Orientierung des Magneten – dessen Polarität. Diese kann beim Messen der Zylinderposition einen Fehler verursachen. Die Gefran-Neuentwicklung erkennt dies, führt eine Kalibrierung durch und eliminiert dadurch mögliche Fehler beim Auslesen der Position.
Der Einsatz der ONDA-Technologie gestattete es Gefran, den modularen Aufbau des Sensors auf das Wesentliche und damit auch seine Größe deutlich zu reduzieren. Das Sensorgehäuse aus eloxiertem Aluminium mit seinem ausgesprochen dünnen Profil ist keine 10 mm hoch. Die Befestigung auf dem Zylinder erfolgt über M4-Schrauben und Nutensteine – besondere Montagehilfen sind nicht erforderlich.
Der ONPP-A-Wegaufnehmer ist für Hübe von 50 bis 900 mm verfügbar und besitzt einen analogen Spannungsausgang. Der Genauigkeitsgrad ist speziell auf pneumatische Anwendungen zugeschnitten: die Auflösung ist unendlich, die Linearitätsabweichung beträgt ± 0,2 % vom Hub und die Wiederholgenauigkeit liegt bei 0,05 mm. Dank der Schutzart IP65 ist der Sensor auch für rauere Umgebungsbedingungen gerüstet.
Aufgrund seiner Leistungsdaten und des sehr guten Preis-Leistungs-Verhältnisses eignen sich Sensoren der ONPP-Serie ideal für pneumatische Anwendungen. Sie bieten eine wegweisende Lösung für einen Markt, der sehr detaillierte und integrierte Monitoring-Lösungen für automatisierte Prozesse fordert.
Mehr Informationen zur Gefran Deutschland GmbH:
 |
Gefran Deutschland GmbH |
|
Philipp-Reis-Strasse 9a |
|
63500 Seligenstadt |
|
Tel: +49(0)6182 809170 |
|
Fax: +49(0)6182 809222 |
|
E-Mail: vertrieb@gefran.de |
|
www.gefran.de |
