DIGILOG - Eine Technologie, viele Möglichkeiten
Blum präsentierte digiloges Produktfeuerwerk
Blum-Novotest präsentierte auf der EMO 2013 eine Reihe digiloger Messsysteme. Vorgestellt wurden das neue Temperaturmessgerät ›TG81‹, der Messtaster ›TC64-DIGILOG‹, der Bohrungsmesskopf ›BG60‹ und der innovative Rauheitssensor ›TC63-RG‹.
Das erste Highlight, das neue Temperaturmessgerät TG81, wurde zur hauptzeitparallelen Ermittlung der Werkstücktemperatur entwickelt. Zum Einsatz kommt das Produkt im Bereich der Trockenbearbeitung oder bei der Zerspanung von Werkstücken mit stark schwankender Eingangstemperatur, beispielsweise verursacht durch Temperaturunterschiede zwischen Lager und Fertigung.
Bis zu acht in die Werkstückspannvorrichtung integrierte Sensoren ermitteln die aktuelle Temperatur des Werkstücks und übertragen diese via BRC-Funktechnologie an die Maschinensteuerung. NC-Steuerungen können anhand der Daten Kompensationswerte errechnen und direkt in den Zerspanungsprozess einfließen lassen. Das System kann auch mit anderen analogen Sensoren betrieben werden, zum Beispiel mit Werkstücklage- oder Spanndrucksensoren.
Auf der EMO präsentierte Blum auch die analoge Überprüfung von Werkstücken live auf dem Messestand. Ins Bearbeitungszentrum integriert, kontrolliert der kompakte TC64-DIGILOG Werkstücke per analogen Scan auf Bearbeitungsfehler. Auch hier erfolgt die Datenübertragung nicht per Kabel, sondern über die bewährte BRC-Funktechnologie.
Der Funktaster TC64-DIGILOG ist die optimale Lösung für CNC-Fräs- und Drehzentren. Auf Fräszentren wurden bereits positive Erfahrungen im Bereich Fünfachs-Zahnradfräsen gemacht. Im Drehmaschinenbereich ist per analoger Messung eine Rundheits-, Planlauf- und Zylindrizitätsprüfung von Werkstücken angedacht, wobei außerdem der digitale Einsatz als üblicher Werkstückmesstaster möglich ist.

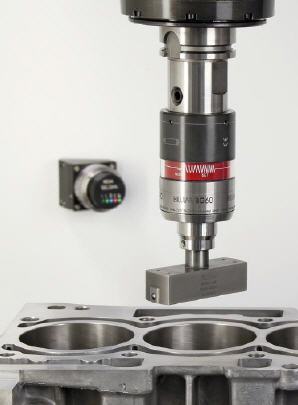

Neu ist auch der Bohrungsmesskopf BG60. Das innovative Messsystem wird in der Serienfertigung von Werkstücken mit eng tolerierten Bohrungen und Passungen eingesetzt. Die Messung erfolgt prozessnah in der Bearbeitungsaufspannung, wodurch fehlerhafte Werkstücke sofort erkannt werden. Er wird wie ein Werkzeug in der Maschine gehandhabt und zur Messung in die Spindel eingewechselt.
Der BG60 verfügt über ein eigenständiges, analoges Messwerk, welches im Gegensatz zu herkömmlichen Messtastern unabhängig von der Maschinengenauigkeit arbeitet. Gerade in der Massenfertigung von Werkstücken mit identischen Bohrungsdurchmessern, wie zum Beispiel Motorenteile – Zylinderkopf und -block, Pleuel, Ventile oder Hydraulikkomponenten, kann der BG60 seine Stärken voll ausspielen.
Einen echten Quantensprung im Bereich der maschinenintegrierten Qualitätsüberwachung stellt der neue Rauheitssensor TC63-RG dar. Während Werkstückabmessungen mit den bewährten Blum-Messkomponenten prozessnah und präzise ermittelt werden können, ist die Beurteilung der Oberflächenrauheit bisher nur als nachgelagerter Kontrollschritt oder als manueller Arbeitsgang am aufgespannten Werkstück möglich.
