Integriertes Messsystem für Rohrbiegemaschinen
Biegen, Messen und Nachbiegen
Wer Rohre und Rohrsysteme aus Stahl oder Edelstahl präzise biegen will, muss lange Nebenzeiten für den meist unvermeidlichen Mess- und Nachrichtprozess in Kauf nehmen. Denn das Rückfederungsverhalten der Werkstücke kann sehr unterschiedlich ausfallen – auch wenn die Rohre aus einer einzigen Charge stammen. Ähnlich zeit- und arbeitsintensiv ist die Fertigung von Prototypen und Einzelstücken. Abhilfe schafft hier das optische Messsystem Springmatic: Die ins Biegewerkzeug integrierte Neuentwicklung von Schwarze-Robitec misst die gebogenen Rohre unmittelbar in ihrer Spannung auf der Biegemaschine und leitet auf Wunsch sofort den notwendigen Nachbiegeprozess ein oder speichert den erforderlichen Korrekturwert für nachfolgende Biegungen.
Statt das Rohr nach dem Biegeprozess abzurüsten, auf einer externen Messanlage zu prüfen und dann zum Nachbiegen erneut aufzuspannen, können rohrverarbeitende Unternehmen mithilfe von Springmatic in einem einzigen Arbeitsschritt biegen, messen und richten.

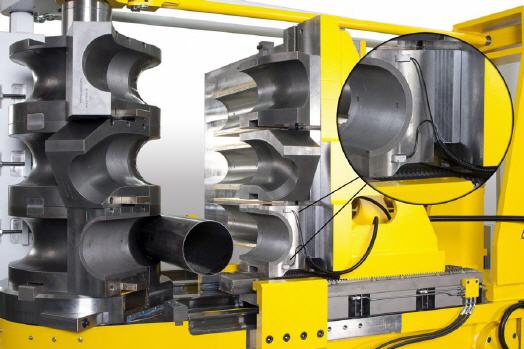

Das neue optische Messsystem, das Schwarze-Robitec in seine Biegewerkzeuge integriert, erfasst direkt nach dem Biegen eines Rohres den Rückfederungswert, aus dem die CNC-Steuerung der Rohrbiegemaschine den erforderlichen Nachbiegewinkel errechnet. Das Nachbiegen erfolgt sofort im Anschluss – auf Wunsch vollautomatisch oder nach Freigabe durch den Maschinenbediener.
„Diese integrierte Form der Maßhaltigkeitsprüfung und Rohrnachbearbeitung beansprucht durchschnittlich nur wenige Sekunden pro Werkstück. Dem stehen rund drei bis fünf Minuten gegenüber, die das Messen und Richten auf konventionellem Weg fordert“, berichtet Jürgen Korte, Vertriebsleiter der Schwarze-Robitec GmbH.
Bei der Entwicklung des Messsystems legten die Rohrbiegeexperten aus Köln viel Wert auf einen besonders breiten Anwendungsbereich: Springmatic prüft sowohl dick- als auch dünnwandige Rohre aus den verschiedensten Werkstoffen und mit unterschiedlichsten Durchmessern zuverlässig. Das System lässt sich in nahezu jedes Biegewerkzeug integrieren und ist mit fast allen Rohrbiegemaschinen von Schwarze-Robitec kombinierbar.
„Die Messgenauigkeit von Springmatic entspricht selbstverständlich der Präzision konventioneller externer Anlagen“, ergänzt Bert Zorn, Geschäftsführer bei Schwarze-Robitec. „Darüber hinaus sparen die Anwender nicht nur bis zu neun Zehntel der bislang benötigten Nebenzeiten. In der Einzel- und Prototypenfertigung profitieren sie zudem von einer spürbaren Materialersparnis, da nun nahezu jedes Bauteil auch ein verwertbares Gutteil ist. Diese Vorteile kommen insbesondere in der Rohrfertigung für die Branchen Automotive, Maschinen- und Anlagenbau sowie Schiffbau zum Tragen.“
Mehr Informationen zur Schwarze-Robitec GmbH:
 |
Schwarze-Robitec GmbH |
|
Olpener Straße 462 |
|
51109 Köln |
|
Tel.: 0221-89008-0 |
|
Fax: 0221-89008-91 |
|
E-Mail: sales@schwarze-robitec.com |
|
www.schwarze-robitec.com |
