Mehr Plus an Sicherheit

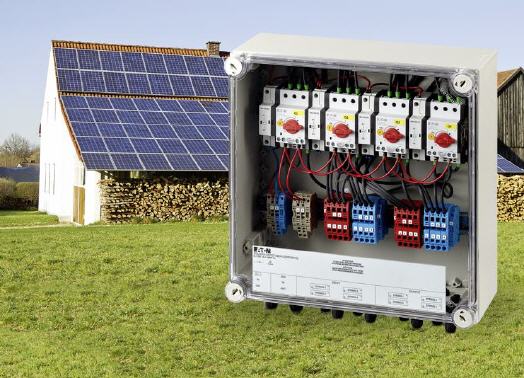

PV-Feuerwehrschalter SOL30X

Die Eaton Corporation bietet komplette, einbau- und anschlussfertige PV-Feuerwehrschalter bestehend aus mehreren vorverdrahteten Lasttrennschaltern für Photovoltaik-Anlagen an. Bei kleiner Investition erhöhen Feuerwehrschalter mit Fernauslösung deutlich die Sicherheit bei der Brandbekämpfung in Gebäuden mit PV-Anlagen.


Im Brandfall schalten PV-Feuerwehrschalter die Leitung von den Solarmodulen zum Wechselrichter spannungslos. Eine Gefährdung der Einsatzkräfte im Brandfall - aufgrund Spannungsführender Gleichstromleitungen - ist somit gänzlich ausgeschlossen.

Durch den integrierten Unterspannungsauslöser kann der Schalter aber auch von einem entfernten Standort mittels eines «PV-Not-Aus-Tasters» betätigt werden. Trennt die Feuerwehr im Brandfall das komplette Haus vom Stromnetz, so führt dies automatisch zur Auslösung der PV-Feuerwehrschalter und somit zur Spannungsfreischaltung der PV-Leitungen.

Mit den PV-Feuerwehrschalter SOL30X stehen 2, 3, 4 oder 6 Feuerwehrschalter (DC-Lasttrennschalter 30 A mit Unterspannungsauslöser 230 V, 50 Hz) in einem gemeinsamen Gehäuse zur Verfügung. Die Bemessungsspannung beträgt 1000 VDC. Hiermit reagiert Eaton auf einen vielfach geäußerten Kundenwunsch, denn in der Praxis bestehen die meisten PV-Anlagen aus mehreren Strings und Spannungen von bis zu 1000 VDC.

Die einzelnen Strings werden, nicht wie bei den üblichen Generator-Anschlusskästen zusammengefasst, sondern dem Wechselrichter separat zugeführt. Das ist besonders interessant für Anlagen, deren Strings voneinander abweichende Kennwerte besitzen oder unterschiedlichen Verschattungsverhältnissen ausgesetzt sind.

Der Unterspannungsauslöser überbrückt kurzzeitige Netzunterbrechungen bis 600 ms. Über 93 Prozent aller kurzzeitigen Netzunterbrechungen und Spannungsabsenkungen werden so gezielt überbrückt und Ertragsverluste durch ungewolltes Auslösen vermieden. Alle Feuerwehrschalter besitzen Hilfsschalter mit einem Schließer- und einem Öffner- kontakt. Die Öffner in den Kombinationen sind bereits vorverdrahtet und auf Reihenklemmen geführt. So kann die Schaltstellung der PV-Feuerwehrschalter abgefragt und zum Beispiel mit einer externen Signalleuchte angezeigt oder als Alarmmeldung via SMS versendet werden.

Als Anschlusstechnik werden das Solarstecksystem MC4 sowie metrische Verschraubungen angeboten. Ausgeführt sind die Gehäuse in Schutzart IP65 und sind für einen Temperaturbereich von -25 bis +60 Grad Celsius ausgelegt. Alle Generator-Anschlusskästen mit PV-Feuerwehrschalter besitzen ein Druckausgleichselement, um Kondenswasser Bildung zu vermeiden.
