Metallfolien präzise in der Produktion vermessen

Optischer Dickensensor vom ILT

Das Fraunhofer-Institut für Lasertechnik ILT präsentiert den neuen Sensor »bd-2« für Dicken- und Abstandsmessungen. In einem Messbereich von mehreren Millimetern kann das System Folien, Walzbänder und andere metallische Halbzeuge mit einer Präzision besser als 100 nm vermessen. Der kleine Sensorkopf und die schnelle Datenverarbeitung erlauben Inline-Messungen in der Produktionslinie.


In der Luftfahrt- und Automobilindustrie werden immer höhere Anforderungen an die Material- und Qualitätskontrolle gestellt. Bei der Dickenmessung beispielsweise müssen Sensoren inzwischen bis in den Mikrometerbereich hinein genau sein und dennoch sollen sie möglichst schnell und wartungsarm in der Produktionslinie funktionieren.

Für diese Anforderungen wurde am Fraunhofer ILT ein neuartiger optischer Dicken- und Abstandssensor »bd-2« (für bidirektionale Messungen) entwickelt. Die Technologie basiert auf der Interferenzfähigkeit von Halbleiterstrahlquellen, sie wurde bislang unter anderem für die Vermessung von Kunststoffbahnen eingesetzt. Dabei wird ein Messstrahl auf die Materialoberfläche geschickt und aus dem reflektierten Signal wird die Entfernung mit einer Präzision besser als 100 nm bestimmt. Bei teiltransparenten Materialien lassen sich sogar mehrere Schichten simultan vermessen.

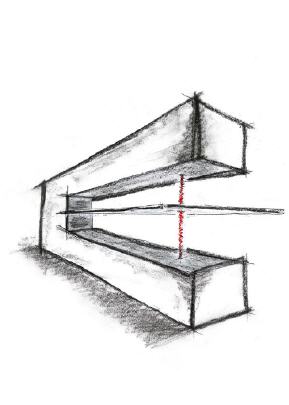

Das System wurde speziell für die Metallverarbeitung weiterentwickelt und kann nun zur Dickenmessung bei Walzbändern und Metallfolien eingesetzt werden. Mit dem neuen Sensor lässt sich der Abstand zur Oberfläche bei laufender Fertigung absolut und kontinuierlich messen. Zwei Messköpfe in einem C-Rahmen messen die Dicke des durchgeführten Produkts.

Der interferometrische Dicken- und Abstandssensor »bd-2« eignet sich für die Dickenmessung von Walzbändern, Blechen und Metallfolien im Bereich 10 µm bis 10 mm. Matte Oberflächen werden ebenso sicher gemessen wie glänzende.




Mehr Informationen zum Fraunhofer ILT:

Kontakt  Herstellerinfo
Fraunhofer-Institut für Lasertechnik ILT
Steinbachstr. 15
52074 Aachen
Telefon +49 241 8906-0
www.ilt.fraunhofer.de
