Für hochgenaue Hydraulikventile

Präzise Sonderlösungen von Kopp

Um bei der Fertigung von Hydraulikventilen Zeit und Kosten zu sparen – und das bei gleichbleibender Leistung –, hat sich Bosch Rexroth an die Kopp Schleiftechnik GmbH aus Lindenfels/Winterkasten gewandt. Das Ergebnis sind hochwertige Stufenwerkzeuge, die mehrere Operationen gleichzeitig ausführen. Sie sind viermal nachschleifbar – ohne Einbußen an Präzision und Performance.


Für Hydraulikanwendungen, hauptsächlich in der Spritzguss- und Presstechnik, fertigt die Bosch Rexroth AG modulare Ventile in den Normgrößen 6 und 10. Durch Kombination verschiedener Zwischenplattenventile werden unterschiedliche hydraulische Funktionen realisiert. Das Einsatzspektrum der Ventile reicht vom klassischen Maschinenbau bis hin zu Großprojekten.

Die hochgenaue Fertigung dieser Hydraulikventile verlangt nach konstanten Zerspanungswerkzeugen mit geringen Toleranzen und hoher Präzision. Die Kopp Schleiftechnik GmbH hat in Zusammenarbeit mit Bosch Rexroth VHM-Stufenwerkzeuge entwickelt, die speziell auf diese Applikation ausgerichtet sind und ihre Genauigkeit über sämtliche Nachschleifprozesse hinweg beibehalten.

Die Bearbeitung der Hydraulikventile ist komplex und erfolgte ursprünglich mit Werkzeugen aus Frankreich, die schwer zu beschaffen waren. „An dieser Stelle kam die Firma Kopp ins Spiel“, so Lars Adami, Gruppenleiter Zwischenplattenventile am Standort Ober-Ramstadt. Die Kopp Schleiftechnik GmbH aus Lindenfels etablierte sich nach der Gründung im Jahr 1970 zunächst als Nachschleifservice. Seitdem hat das Unternehmen seine Kompetenzen stetig erweitert und fertigt heute auf 600 Quadratmetern Produktionsfläche, zusätzlich zu Nachschleif- und Reparaturarbeiten, vor allem Sonderwerkzeuge.

Die Konzeption und Herstellung der bei Bosch Rexroth benötigten Werkzeuge war eine ziemlich große Herausforderung, die einige Versuche notwendig machte: Das Werkstück besteht aus dem induktiv gehärteten 38SMn28, für das der passende Schneidstoff und die passende Beschichtung gefunden werden mussten. Lars Adami: „Am Ende hat sich der Aufwand gelohnt, und die Arbeit ist von Erfolg gekrönt. Die Stufenwerkzeuge von Kopp erfüllen unsere Anforderungen voll.“

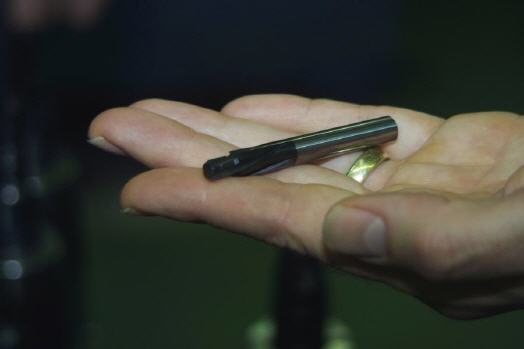

Neben hohen Standzeiten erbringen die VHM-Stufenwerkzeuge von Kopp jetzt enorme Schnittleistungen. „So schaffen die Hochleistungsreibahlen mit ihrem im Sonderschliff gefertigten, sechsschneidigen HPR-(High Performance Reaming)-Kopf Schnittgeschwindigkeiten von 300 m/min und einen Arbeitsvorschub von 1,5 mm pro Umdrehung“, sagt Horst Dücker, Zerspanungsmechaniker bei Bosch Rexroth. Die Passung eines Ventils fertigen die Hochleistungsreibahlen innerhalb einer Sekunde.

Auch den „besonderen Biss“ müssen die Werkzeuge mitbringen, da die Bauteile vor der Zerspanung – wie bereits erwähnt – induktionsgehärtet werden. Horst Dücker: „Das erhöht die Verschleißfestigkeit, erschwert aber leider auch das Zerspanen.“

Bis zu viermal können die Stufenwerkzeuge von Kopp nachgeschliffen werden. Achim Kopp, Geschäftsführer der Kopp Schleiftechnik GmbH: „Dass sich das nachgeschliffene Werkzeug exakt so verhält wie ein Neuwerkzeug, steht dabei ganz besonders in unserem Fokus.“ Denn bei den großen Stückzahlen an Ventilen, die Bosch Rexroth pro Jahr herstellt, muss der Fertigungsprozess nach jedem Werkzeugwechsel stabil weiterlaufen. Alle Werkzeuge müssen konstant funktionieren.

Hochmoderne Messeinrichtungen sorgen bei Kopp dafür, dass sich das Original- und das nachgeschliffene Werkzeug in nichts unterscheiden. „Zudem haben wir noch unsere Simulationsarbeitsplätze“, erklärt Achim Kopp. „Bevor das Werkzeug bearbeitet wird, können wir den Nachschleifprozess am Bildschirm darstellen und alle relevanten Daten anzeigen lassen, um schon im Vorfeld Fehler auszuschließen.“

Die Vorteile, die Bosch Rexroth aus dieser Kooperation zieht, sind bemerkenswert: Die neuen Werkzeuge meistern Bearbeitungsschritte, für die man früher nacheinander drei bis vier Werkzeuge benötigt hätte. Durch die kurzen Lieferzeiten lassen sie sich im Ersatzbedarfsfall schnell wiederbeschaffen. „Damit bringen uns die Sonderwerkzeuge von Kopp einen klaren Vorteil“, resümiert Lars Adami.
