Flachschleifen mit höchster Präzision

Eingabesystem für raschen Maschineneinsatz

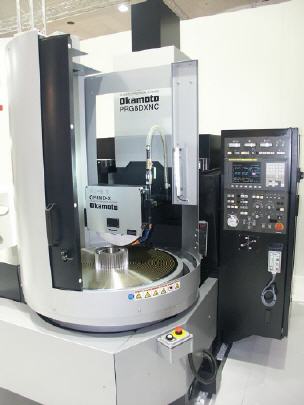

Für ein breites Spektrum an Flachschleifoperationen in der Einzel- und Serienfertigung stellt der Schleifmaschinenhersteller Okamoto Rundtisch-Flachschleifmaschinen der PRG-DXNC Reihe zur Verfügung. Dank konstruktiver Vorteile sowie hoher statischer und dynamischer Steifigkeit bei besten Dämpfungseigenschaften lassen sich schnell und wirtschaftlich hochgenaue Oberflächen herstellen. Dazu tragen auch die intelligente Steuerung und die leistungsstarken 7,5 kW-Spindeln bei.


„Neben höchster Präzision und Schnelligkeit beim Schleifen legte Okamoto bei den Typen der PRG-DXNC-Reihe weitere Entwicklungsschwerpunkte auf guten Bedienkomfort sowie intelligente CNC-Programmierung“, so Thomas Loscher, Technical Manager bei Okamoto. Neben der Möglichkeit, in ISO zu programmieren, ist die CNC-Steuerung dank des grafischen Dialogeingabesystems so ausgelegt, dass der Maschinenoperator schnell ans Schleifen und zu sehr guten Ergebnissen kommt.

Auf diese Weise ist die Anlage laut Okamoto in vielen Anwendungen durchschnittlich nach vier Eingaben einsatzbereit. Thomas Loscher: „Die interaktive Steuerung versetzt den Anwender in die Lage, die PRG-DXNC ohne große Programmierkenntnisse problemlos zu bedienen.“ Missverständnisse bei der Programmierung, die unter anderem zu erheblichen Schäden am Werkstück führen können, sind damit ebenfalls passé. Werkzeug- und Bauteilserien lassen sich so extrem schnell und kostengünstig schleifen.

Für höchste Präzision dank vibrationslosem Schleifen sind die Rundtischschleifmaschinen der PRG-DXNC-Serie mit einer hydrodynamischen Lagerung für den Maschinentisch ausgestattet. Da die Schleifsäule der Maschine vollflächig auf dem Boden steht und an den Maschinenkörper angesetzt ist, hat der Schleifer ein äußerst stabiles und robustes Gesamtsystem zur Verfügung. Für die nötige Performance sorgen die 7,5-kW-Spindelantriebsmotoren. Automatische wie manuelle Be- und Entladevorgänge werden durch die optimale Tischhöhe vereinfacht.

Für besondere Flexibilität sorgt der neigbare Rundtisch in Verbindung mit einer speziellen Steuerungsfunktion, die es ermöglicht, zwei Achsen simultan zu kontrollieren. Thomas Loscher: „Dadurch können beim Flachschleifen vier verschiedene Flächen komplett in Werten eingeben werden. Dieses ’Multi-Step-Grinding’ ermöglicht es, Bauteile, bei denen die Riefen konzentrisch zum Werkstück verlaufen, wie etwa Lager und Ringe, schneller als herkömmliche Flachschleifmaschinen herzustellen. So kann der Schleifer das Werkstück in einer Aufspannung beispielsweise in bis zu vier Schritten beziehungsweise Höhen bearbeiten. Auf diese Weise sind unter anderem spitz zulaufende, konvexe und konkave Werkstücke bearbeitbar; ebenso flache Teile wie zum Beispiel Sägeblätter.

Die CNC-Rundtischschleifmaschinen PRG-DXNC sind in vier verschiedenen Ausführungen mit Tischdurchmessern von 600 mm bis 1.200 mm erhältlich. Optionale Zusatzmodule, wie etwa spezielle Temperaturstabilisierung und magnetische Spannvorrichtungen, eröffnen ein breites Anwendungsfeld für viele unterschiedliche kundenindividuelle Applikationen.



Mehr Informationen zu Okamoto:

Kontakt  Herstellerinfo
Okamoto Machine Tool Europe GmbH
Raiffeisenstraße 7b
63225 Langen
Telefon +49 (0) 6103 201 100
Telefax +49 (0) 6103 201 1020
E-Mail: info@okamoto-europe.de
www.okamoto-europe.de
