32-Bit-Zähler für schnelle Impulse
Multifunktions-Eingänge reduzieren Logistikaufwand

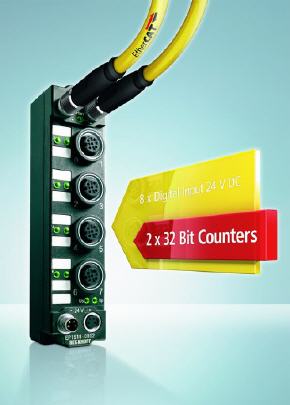

Die EtherCAT Box EP1518 integriert zahlreiche Funktionalitäten in einer Box: 32-Bit-Zähler, digitale Eingänge mit Sensordiagnose sowie einstellbare Filtereigenschaften. Die Kombination dieser Funktionalitäten in nur einem Modul ermöglicht einen flexiblen Einsatz und reduziert zudem den Logistikaufwand.
Die EP1518 umfasst acht digitale 24-V-DC-Eingänge sowie einen EtherCAT In- und einen EtherCAT Out-Port für die Anbindung an die Prozessebene. Die EtherCAT Box erfasst schnelle Impulse mit einer Zählfrequenz bis 1 kHz. Durch die integrierte Datenvorverarbeitung sind die Zählimpulse unabhängig von der Steuerungszykluszeit sicher erfassbar.
Im Auslieferungszustand ist die EP1518 auf zwei Vorwärts-/Rückwärts-Zähler mit einer Auflösung von 32 Bit eingestellt. Jeder Zähler verfügt über einen deaktivierbaren Vorwärts-/Rückwärts- und Gate-Eingang. Zwei Eingänge stehen für Standardfunktionen zur Verfügung. Alle acht Signaleingänge der IP 67 Box werden darüber hinaus als „normale“ digitale Signale über EtherCAT übertragen.
Zusätzlich verfügt die EtherCAT Box mit einer Kurzschlusserkennung über eine Diagnose der Sensorversorgung. Die softwarebasierte Anpassung der Eingänge an unterschiedlichste Sensoren/Schalter ist über Filtereigenschaften zwischen 0 und 100 ms einstellbar.
Mehr Informationen zur Beckhoff Automation GmbH:
 |
Beckhoff Automation GmbH |
|
Eiserstraße 5 |
|
33415 Verl |
|
Tel.: +49 (0) 5246/963-0 |
|
Fax: +49 (0) 5246/963-198 |
|
E-Mail: info@beckhoff.de |
|
www.beckhoff.de |
