Fraunhofer IIS: Besonderer Röntgendetektor
Strahlungsstabil und zuverlässig

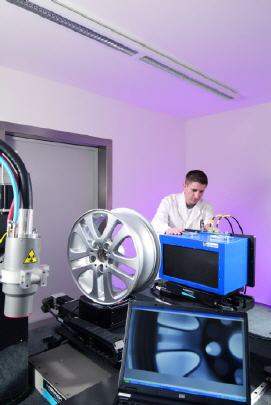

Für die Prüfsicherheit in der industriellen Röntgenprüfung ist eine hohe Bildqualität entscheidend, denn nur so können kleinste Fehlstellen sicher erkannt werden. Die Röntgenkamera ›XEye‹ bietet diese höchste Bildqualität auch im Dauereinsatz bei bis zu 220 kV Röhrenspannung, zum Beispiel bei der Schweißnahtprüfung. Ermöglicht wird dies durch die vollständige Abschirmung sämtlicher elektronischer Komponenten vor Röntgenstrahlung.
Bereits seit August 2006 arbeitet die erste industriell eingesetzte XEye Röntgenkamera ohne Degradation der Bildqualität. Sie ist rund um die Uhr in der Schweißnahtprüfung bei bis zu 220 kV Röhrenspannung im Einsatz. Ermöglicht wird dies durch die vollständige Abschirmung sämtlicher elektronischer Komponenten vor Röntgenstrahlung.
XEye verbindet darüber hinaus eine hohe Auflösung mit einer großen Abbildungsfläche. Der modulare Aufbau ermöglicht die Entwicklung speziell auf die jeweilige Prüfaufgabe angepasster Detektorformate und Pixelgrößen beispielsweise zur Reduzierung der Taktzeiten.
Die hohe Bildqualität und Dauerstabilität der Röntgenkamera wird durch die optische Abbildung eines Szintillatorschirms auf mehrere optische Kameramodule ermöglicht. Die Teilbilder werden dann elektronisch zu einem Gesamtbild verarbeitet.
Dieses Funktionsprinzip bringt eine Reihe von Vorteilen mit sich:
- sehr hohe Bildqualität
- keine Pixeldefekte
- kein image lag
- Positionierung des Objekts unmittelbar vor und nach der Bildaufnahme möglich, dadurch kürzere Taktraten
- frei wählbare Abbildungsfläche durch modularen Aufbau
Detektoren der Serie XEye sind mit einer aktiven Fläche von 200 mm x 200 mm und 400 mm x 200 mm verfügbar. Die Ortsauflösung ist je nach Anwendung auf 100 μm, 200 μm, 300 μm oder 400 μm einstellbar. Bei 400 μm Ortsauflösung wird eine Dynamik von besser als 10.000:1 erreicht. Die maximale Bildwiederholrate beträgt 25 fps.
XEye-S
Speziell für die Schweißnahtprüfung wurde der Detektor XEye-S mit einer aktiven Fläche von 50 mm x 200 mm entwickelt. XEye-S besitzt eine Pixelgröße von 52 μm und erfüllt unter Dauerbestrahlung bei typisch 220 kV Röhrenspannung alle Ansprüche an konstante Bildqualität und Lebensdauer.
XScan
Für scannende Anwendungen wurde die hochempfindliche Röntgen-Zeilenkamera XScan entwickelt, die mit einer Auflösung von 125 μm bis 1 mm erhältlich ist und eine aktive Messbreite von bis zu 1 m ermöglicht. Die maximale Zeilenfrequenz beträgt 3 kHz, was bei einer Ortsauflösung von 0,5 mm einer Objektgeschwindigkeit von 1,5 m/s entspricht. Bei gleicher Objektgeschwindigkeit wird gegenüber herkömmlichen Zeilenkameras aufgrund des verwendeten TDI-Prinzips (Time Delay Integration) eine wesentlich bessere Bildqualität erreicht.
