Innovative, kundenorientierte Lösungen

Beste Schleifmaschinen auf dem Präsentierteller

Auf der GrindTec 2014 ist Rollomatic mit einer Auswahl an Schleifmaschinen vertreten, die eine große Bandbreite von Applikationen abdeckt. Unter anderem zeigt das Unternehmen zwei Weltpremieren, die ›GrindSmart 528XF‹ und die ›ShapeSmart NP3‹. Die GrindSmart 528XF setzt dabei neue Maßstäbe für das Schleifen von Bohrern mit extrem langen Spirallängen. Daneben stellt das Unternehmen auf der Messe eine Erweiterung der Programmiersoftware ›Virtualgrind Pro‹ vor, die mit spannenden Features aufwartet.


Für die Produktion von superlangen Bohrern mit einem Durchmesser zwischen 0,5 und 12 mm und bis zu 280 mm Nutenlänge wurde die neue GrindSmart 528XF entwickelt. Damit lassen sich zum Beispiel Werkzeuge mit einem Durchmesser von 0,5 mm und einem Durchmesser-Längen-Verhältnis von mehr als 100 x D schleifen.

Dass die Kühlkanäle bei solchen Miniwerkzeugen besonders klein sind, hat Rollomatic bei der Entwicklung ebenfalls bedacht: Die Maschine ist mit einer integrierten CCD-Kamera ausgestattet, die ohne Probleme Kühlkanäle mit einem Durchmesser von 0,05 mm erkennt.

Die GrindSmart 528XF ist mit einem neuen Schaftführungssystem und einer neuen Werkzeugstütze ausgestattet. Dazu Philippe Uebelhart, Managing Director bei Rollomatic SA: „Das innovative, neuentwickelte Werkzeugführungssystem für Schaft und Schneide leistet Erstaunliches! Absolut unkompliziert und extrem einfach können damit auch Werkzeuge mit 200 x D realisiert werden – und das bei einer Wiederholgenauigkeit von unter 2 µm.“ Die GrindSmart 528XF schleift nicht nur Hochleistungsbohrer, sondern auch hochpräzise Fräser inklusive Hals in einer einzigen Aufspannung. Auch Stufen und komplizierte Sonderwerkzeuge sind möglich. „Das verschafft der GrindSmart 528XF auf dem Markt ein herausragendes Alleinstellungsmerkmal“, sagt Philippe Uebelhart.

Darüber hinaus verfügt die Schleifmaschine standardmäßig über einen Werkzeugwechsler mit sechs Halterungen und ein Lademagazin zur Bevorratung von bis zu 1.000 Werkstücken. Mit ihrer Fähigkeit, Scheibenpaket und Werkzeuge gleichzeitig zu wechseln, hebt sich die Schleifmaschine von Rollomatic ebenfalls von herkömmlichen Maschinen ab.

Vielseitig von 0,5 bis 20 mm – die ShapeSmart™NP3

Vor allem bei Standardwerkzeugen herrscht hoher Preisdruck. Aus diesem Grund muss schon die Rohlingsvorbereitung besonders wirtschaftlich sein. Die ShapeSmart™NP3 ist eine maßgeschneiderte Schälschleifmaschine für die Produktion von Fräsern und Bohrerrohlingen. Ihre Schleiffähigkeit liegt zwischen 0,5 und 20 mm.

Die ShapeSmart NP3 wird mit drei CNC-Achsen und einem 8,5-kW-Spindelmotor für 250-mm-Schleifscheiben geliefert. Das eingebaute klassische Schaftführungssystem garantiert eine ausgezeichnete Rundlaufgenauigkeit und Stabilität während des Fertigungsprozesses. Ausgerüstet mit einem Messtaster für das Längenreferenzieren, ist die ShapeSmart NP3 auch in der Lage, an bereits spiralisierten Fräsern und Formfräsern den Hals zu schleifen. Des Weiteren gehört ein schnelles und zuverlässiges Lademagazin mit einer Bevorratung von bis zu 1.000 Werkstücken zur Standardausführung. Philippe Uebelhart: „Darüber hinaus ist bei der ShapeSmart NP3 noch eine zusätzliche Achse erhältlich, an der man eine weitere Schleifscheibe zum Finishen befestigen kann.“

Erfolgreiche Maschinen für anspruchsvolle Aufgaben

Neben diesen Neuerungen zeigen sich auch bewährte Produkte auf der GrindTec wieder von ihrer besten Seite. So war schon die Präsentation der LaserSmart 500 für ultraharte Materialien wie polykristallinen, CVD- und Naturdiamant auf der EMO in Hannover ein großer Erfolg. Seitdem fand sie hervorragende Nachfrage, und die ersten installierten Maschinen haben in der Werkzeugproduktion bereits vielversprechende Ergebnisse geliefert.

Auch die 5-Achsen-Rundschleifmaschine ShapeSmart NP5 für Werkzeugdurchmesser von 0,025 bis 25 mm lässt sich auf der Messe sehen. „Zu der Herstellung von Werkzeugrohlingen, Auswerferstiften, Stanz- und Umformwerkzeugen, Pressnadeln und Bauteilen mit einem komplexen Durchmesser-Längen-Verhältnis kommt mit dieser Ausführung noch das Gewindeschleifen hinzu. Jetzt können auch komplett austauschbare Schneidköpfe geschliffen werden“, erläutert Philippe Uebelhart.

Die GrindSmart 628XW, eine High-End-Schleifmaschine für die Produktion von Hochleistungswerkzeugen, ist mit einer SmartChanger-Wechseleinheit für bis zu sechs Schleifscheibensätze ausgestattet. So ist sie bei der Gestaltung von aufwändigen Sondergeometrien besonders flexibel. Die Schleiffähigkeit liegt zwischen 0,1 und 20 mm Durchmesser.

Mit dem „JobManager“ für GrindSmart XW- und GrindSmart XS-Modelle ist es darüber hinaus möglich, ohne Eingriff des Bedieners eine Schleifaufgabe inklusive Programmwechsel, Schleifscheibenpaket und Werkzeugvermessung zu ändern. „Gerade für kleine und größere Serien wünschen sich Hersteller mehr Flexibilität, kürzere Umrüstzeiten und größere Autonomie“, so Philippe Uebelhart.

Die Referenz in der Mikroproduktion ist nach wie vor die GrindSmart Nano6: Mit sechs Achsen hat die Maschine die idealen Voraussetzungen, um Werkzeuge auch in kleinsten Durchmessern hochpräzise zu fertigen. Bereits ab 30 µm schleift sie komplexe Geometrien für Mikrowerkzeuge, die in der Medizintechnik und Feinstbearbeitung beachtliche Leistungen vollbringen. Besonders durch die drei hydrostatischen Achsen des 6-Achsers erreicht Rollomatic optimale Dämpfung. Denn beim Schleifprozess entstehende Schwingungen sind bei Mikrowerkzeugen geradezu fatal und müssen daher eliminiert werden. Hydrostatik ist hierfür nach Erkenntnis von Rollomatic die beste Lösung. Der kompakte Aufbau der GrindSmart Nano6 ermöglicht extrem kurze Verfahrwege und sehr enge Toleranzen.

Die passende Software mit erweiterten Funktionen

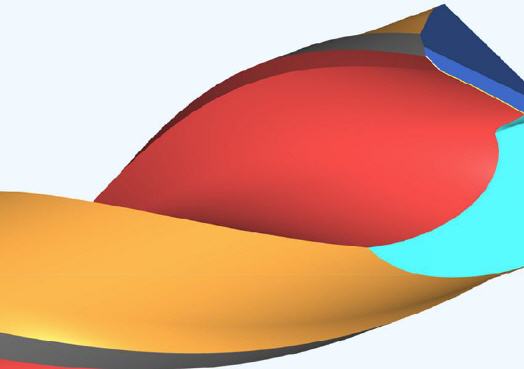

Doch nicht nur auf die Schleifmaschinen kommt es an – auch die Programmiersoftware spielt für den optimalen Prozess eine entscheidende Rolle. Aus diesem Grund präsentiert Rollomatic neben seiner Schleifmaschinen-Auswahl auch die Virtualgrind Pro 1.12. Philippe Uebelhart: „Wir haben diese Software erheblich weiterentwickelt, indem wir sie mit neuen Features ausgestattet haben. So ist mit unserem Programm jetzt auch unter anderem das Schleifen negativer Schneidkanten an der Spitze des Bohrers möglich.“



Mehr Informationen zur Rollomatic SA:

Kontakt  Herstellerinfo
Rollomatic SA
Z.I. Prés-Bugnons
CH-2525 Le Landeron
Tel.: +41 32 7521700
Fax: +41 32 7521717
E-Mail: d.wunderlin@rollomatic.ch
www.rollomaticsa.com
