SC-Technologie von Behringer

Bandsägen mit Power

Die Speed Cutting Technologie von Behringer hat das Bandsägen bezüglich Schnittleistung, Bandstandzeit und Reduzierung der Nebenzeiten revolutioniert. Ausgestattet mit einem hartmetallbestückten Sägeband 7500x100x1,1 mm ist die HBM500SC in der Lage, den Werkstoff 16MnCr5 mit Schnittleistungen von über 500 qcm/min zu zerspanen.


Dreh- und Angelpunkt beim Hochleistungszerspanen ist die Stabilität der Gesamtmaschine. Bei Behringer bestehen deshalb alle wesentlichen Bauteile grundsätzlich aus schwingungsdämpfendem Grauguss. Auch die Schnittdrucksteuerung mit Servovorschub und ein Hartmetallpaket zählen bei der HBM-Baureihe zur Basisausstattung. Mit der Sägevorschubsteuerung über Servotechnik ist einerseits ein gleichmäßiger Spanabtrag beim Zerspanungsprozess gewährleistet. Andererseits beugt die feinfühlige Schnittdrucksteuerung einer Überlastung des Sägebandes vor.

Dies kann beispielsweise eintreten, wenn Einschlüsse im Material vorhanden sind oder wenn unterschiedliche Zahnbelastungen durch Höhendifferenzen der Sägebänder auftreten. „Zahlreiche Versuche sowie die Erfahrungen unserer Kunden belegen, dass unser geregeltes Servo-Vorschubsystem über Kugelrollspindel große Vorteile hat gegenüber dem hydraulischen Sägevorschubsystem, insbesondere in Bezug auf Schnittleistungen und Sägebandstandzeiten“, erklärt Geschäftsführer Christian Behringer.

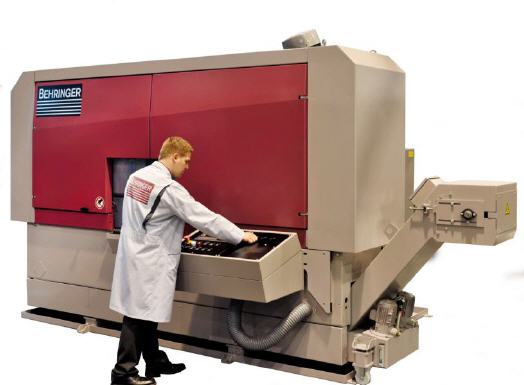

Die umfangreichen Innovationen und Erfahrungen aus der SC-Technologie hat Behringer nun auf die HBM-Baureihe übertragen und bietet in einer weiteren Ausbaustufe den so genannten SC-Kit an. Dieser Technologietransfer ist dem Unternehmen bestens gelungen. Sehr eindrucksvoll belegen das Schnittleistungen und Bandstandzeiten, die bis vor kurzem noch als unvorstellbar galten. Mit dem SC-Paket konnten in Versuchen beispielsweise Rundmaterial aus 18CrNiMo7-6 mit 650 N/qmm und einem Durchmesser von 420 mm mit einer Schnittleistung von 730 qcm/min getrennt werden.

Und das bei einer Bandstandzeit größer 9 qm. Auf der Maschine wird hierfür ein hartmetallbestücktes Sägeband 7500x54x1,6 mm eingesetzt. In einer anderen Anwendung wurden mit demselben Sägeband im Werkstoff 42CrMoS4V ähnliche Leistungen und Bandstandzeiten erzielt. Dies bedeutet eine Verfünffachung der Sägeleistung gegenüber den bisher üblichen Werten. Aber nicht nur beim Einsatz von hartmetallbestückten Sägebändern bietet der SC-Kit Vorteile. Auch bei Bi- Metall Sägebändern werden Leistungssteigerungen von über 30 Prozent und höhere Bandstandzeiten erreicht.

Ermöglicht wird dies durch die Kombination verschiedener Features, die das SC-Kit auszeichnen. Ein schweres, spielfreies Getriebe und der leistungsstarke Sägeantrieb gewährleisten einen präzisen Schnitt mit Schnittgeschwindigkeiten bis 300 m/min. Darüber hinaus sind die Bandführungen gegenüber der Standard-HBM modifiziert und an den Hochleistungsbetrieb angepasst. In Verbindung mit einer verbesserten Kühlmittelzufuhr über Spezialdüsen direkt in den Schnittkanal sowie einer Kühlmittelreinigungsanlage erhöht sich die Bandstandzeit um ein Vielfaches. Ein durchdachtes Spänereinigunskonzept über sich selbst nachstellende Doppelbürsten und ein groß dimensionierter Späneförderer sorgen für eine zuverlässige Sägebandreinigung und einen prozesssicheren Späneabtransport aus der Maschine.

Auch die Hochleistungskreissäge HCS 180 multifluid von Behringer Eisele liefert Massenschnitte in Vollendung. Sie überzeugt mit höchster Schnittleistung, innovativem Kühlsystem und optimierter Späneabfuhr. Die neue HCS 180 MF ist die konsequente Antwort, wenn es um das Trennen hochlegierter, wärmebeständiger Stähle größer als 1200 N/qmm geht. Sie bildet die ideale Mischung aus vielfach bewährter Sägetechnologie, verbunden mit einem hohen Maß an Variabilität und Anpassungsfähigkeit. Entsprechend der Bearbeitungsaufgabe und den Bedürfnissen des Sägeschnitts ermöglicht die Multifluid-Technologie den Einsatz verschiedener Kühlmedien: Von der Werkstückkühlung mittels Emulsion, einer Mikrosprüheinrichtung bis hin zur Luftkühlung im Trockenschnitt.

Ausgelegt ist die Hochleistungskreissägeanlage für einen Werkstückdurchmesser bis 180 mm. Der serienmäßige Drehzahlbereich von 20 bis 250 U/min ermöglicht bereits in der Grundausstattung ein Anwendungsfeld für nahezu jede Sägeaufgabe.

Das gesamte Maschinenkonzept wurde hinsichtlich der erweiterten Funktion für den Nass- und Trockenschnitt optimiert: Ein neuer Späneförderer mit integriertem Kühlmittelreservoir und Kühlmittelpumpe sorgt beispielsweise für die rasche Entsorgung anfallender Späne und Kühlschmieremulsion. Er kann zur Reinigung einfach aus der Maschine gefahren werden. Außerdem haben sich die Fachleute bei Behringer Eisele in Sachen Schwingungsdämpfung für eine weitere Versteifung des Maschinenkonzepts entschieden.

Die neue Sägeblattführung mit BVA (Blade Vibration Absorber) und aktivem Spänereinigungskonzept sorgt für ein deutliches Plus an Standzeit bei verbesserter Schnittoberfläche für einen präzisen, zügigen Schnitt, egal ob nass oder trocken.

Als vollautomatisierte Hochleistungskreissäge orientiert sich die neue HCS 180 MF nach wie vor an maximaler Ausbringung. Selbstverständlich ohne dabei die produktionsnahe und flexible Einbindung in nachgelagerte Fertigungsprozesse zu vernachlässigen. Denn die Anpassung an stetig wachsende Markterfordernisse bedingt ein hohes Maß an Flexibilität beim Materialhandling. So garantieren der Einsatz kundenspezifischer Zu- und Abfuhreinrichtungen sowie die Anbindung an Magazine und Lagersysteme Unabhängigkeit von Tag- oder Nachtschicht - und das absolut prozesssicher.
