Inline-Spektralphotometrie minimiert Ausschuss

Menschliches Auge übertroffen

Für die kontinuierliche Farbkontrolle in der Linie wurde ein Inline-Farbmesssystem entwickelt. Das neue System erkennt nicht nur die gespeicherten Farben nach dem Ja-Nein-Prinzip, sondern bestimmt den Farbton der Werkteile spektralphotometrisch. Mit der Genauigkeit, die das menschliche Auge übertrifft, und der Messrate von 2000 Hz wird es bereits vielseitig in der Kunststoffbranche eingesetzt.


Farberkennung wird in der Fertigungslinie benötigt um Qualitätsmängel frühzeitig zu erkennen, Ausschuss zu vermeiden und die Produktivität der gesamten Anlage zu steigern. Die typischen Farbsensoren prüfen mit einer Farbgenauigkeit von ΔE > 0,5.

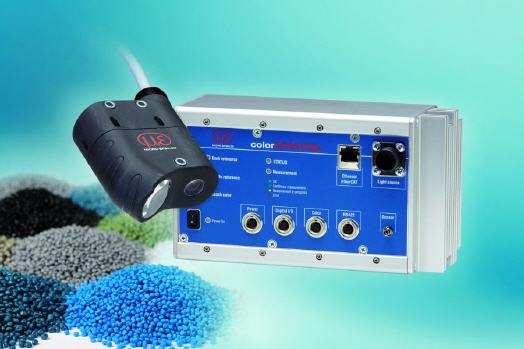

Die steigenden Industrieanforderungen benötigen jedoch Prüfsysteme mit ΔE < 0,1. Dies ist derzeit nur mit Spektralphotometrie möglich. Das Inline-Farbmesssystem colorCONTROL ACS 7000 von Micro-Epsilon entspricht diesen Anforderungen. Es kann einen Farbabstand von ΔE < 0,08 messen. Das Messsystem hat drei Arbeitsmodi. Im ersten Modus – der Farberkennung – können bis zu 15 Farben gespeichert und überprüft werden. Im zweiten Modus – der Farbmessung - werden die Farbwerte im Durchlauf gemessen und die Tendenz analysiert.

Wegen der berührungslosen Messmethode und der schnellen Messfrequenz von 2000 Hz eignet sich dieser Modus am besten für die Kunststoffproduktion. Im Spektralvergleichmodus wird das Reflexionsspektrum des Prüflings angezeigt und ausgewertet. Dem Nutzer stehen hierbei eine Vielzahl von Farbräumen, Abstandsmodellen und Normlichtarten zur Berechnung der Farbwerte zur Verfügung.

Der berührungslose Sensorkopf hat eine Winkelanordnung von 30/0 Grad, somit hat die Eigenreflexion von nassen oder glänzenden Kunstoffen keinen direkten Einfluss auf das Messergebnis. Der Messkopf realisiert Messabstand von 50 mm und einen Messfleck von 9 mm.

Das Farbmesssystem colorCONTROL ACS 7000 wird bereits für die kontinuierliche Inline-Farbkontrolle bei der Herstellung von Kunstoffplatten, Kunstoffbändern, Uberprüfung von Fensterrahmen und der Folienextrusion eingesetzt.



Mehr Informationen zu Micro-Epsilon:

Kontakt  Herstellerinfo
Micro-Epsilon Messtechnik GmbH & Co. KG
Königbacher Str. 15
94496 Ortenburg
Tel.: 08542 168-172
Fax: 08542 168-92 172
E-Mail: info@micro-epsilon.de
www.micro-epsilon.de
