Miniaturgreifer für hochpräzise Anwendungen
Automation mit System

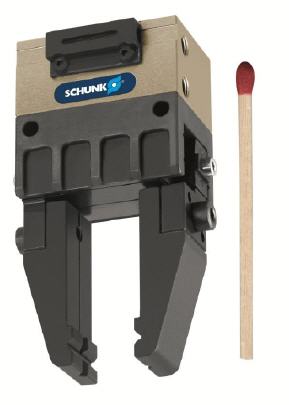

Die Präzisionsversion des SCHUNK Miniatur-Parallelgreifers MPG-plus wurde speziell für die automatisierte Montage von Elektronikbauteilen und anderen Kleinstteilen entwickelt. Das standardisierte Modul ist mit so engen Toleranzen gefertigt, dass es hochpräzise Anwendungen möglich macht: Seine Austauschgenauigkeit beträgt 0,1 mm, die Exzentrizität der Greifmitte 0,05 mm und die Höhengleichheit 0,02 mm.
Mit dem Präzisionsgreifer von Schunk können selbst filigranste Teile exakt positioniert werden. Zudem ist es möglich, mehrere Module nebeneinander höhengleich auf einer Anschraubfläche zu platzieren. Bei Bedarf lässt sich der hochpräzise MPG-plus einfach per Plug & Work wechseln, ohne dass ein aufwändiges Feinjustieren oder Nachteachen erforderlich ist. Aufgrund eines effizienten, hoch standardisierten Fertigungsprozesses ist der Greifer preislich äußerst attraktiv.
Der SCHUNK Miniatur-Parallelgreifer MPG-plus ist der derzeit leistungsstärkste Miniatur-Parallelgreifer am Markt. Verglichen mit ähnlichen Modulen, die den gleichen Input benötigen, erzielt er einen deutlich höheren Output und macht damit den Weg frei zu immer kleineren und effizienteren Systemen. Aufgrund seiner hohen Kraft und Momentenaufnahme sind bei gleicher Baugröße längere Greiferfinger und höhere Greifkräfte möglich. Alternativ können Konstrukteure und Anwender bei identischem Kraftbedarf mit kleineren Baugrößen arbeiten.
Eine leistungsfähige, einzeln gepasste Kreuzrollenführung gewährleistet eine hohe Tragfähigkeit der gesamten Führung, minimalen Verschleiß und eine lange Lebensdauer. Um auch dynamische Anwendungen zu ermöglichen, wurde am Greifergehäuse überschüssiges Material eingespart, im Inneren kommen Komponenten aus einem speziellen Hochleistungsaluminium zum Einsatz. Damit Konstrukteure beim Prozess- und Anlagendesign möglichst flexibel sind, lässt sich das Modul sowohl seitlich als auch bodenseitig durch- und anschrauben.
Neben einer induktiven Abfrage kann der MPG-plus auch über integrier- und programmierbare Magnetschalter abgefragt werden. Ohne dass größere Störkonturen entstehen, detektieren diese Sensoren zwei Positionen, z. B. „Auf“ und „Zu“. Um die Prozessstabilität zu erhöhen, können zusätzlich die Ausschaltpunkte programmiert werden. So sind selbst bei sehr kleinen Hüben eine sichere Positionsabfrage und eine Detektion unterschiedlicher Werkstückgrößen möglich.
Sowohl die Standardversion als auch die Präzisionsversion des Kleinteilegreifers gibt es in den Baugrößen 16 bis 64 mit Fingerhüben von 1,5 mm bis 10 mm und Greifkräften von 25 N bis 350 N. Das maximale Teilegewicht beträgt je nach Größe 0,13 kg bis 1,25 kg.
Mehr Informationen zur SCHUNK GmbH & Co. KG:
 |
SCHUNK GmbH & Co. KG |
|
Bahnhofstr. 106 - 134 |
|
74348 Lauffen/Neckar |
|
Tel. +49-7133-103-0 |
|
Fax +49-7133-103-2399 |
|
E-Mail: info@de.schunk.com |
|
www.schunk.de |
