Schwer kann auch einfach sein

Schwenktische von Rückle

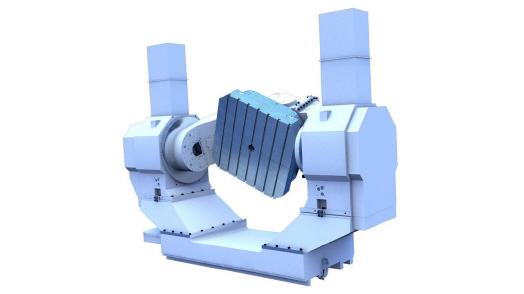

Schnell, konturgenau und effizient – insbesondere in der Zerspanung von schweren Präzisionsteilen für die Luft- und Raumfahrt steigt der Bedarf an maximaler Qualität bei minimalem Aufwand. Nach dem Motto „Schwer kann auch einfach sein“ stellte die Rückle Werkzeugfabrik auf der AMB 2014 den Schwenktisch MRT 800 2xs in den Mittelpunkt. Die kombinierte Dreh-Schwenk-Einheit erfüllt erfolgreich die Anforderungen mehrseitige Zugänglichkeit und Bearbeitung massiger Werkstücke in einer Aufspannung. Mit seiner steifen Lagerung und hervorragenden Gleichlaufeigenschaften ermöglicht der Frästisch Anwendern zudem hohe geometrische Bauteilgenauigkeiten und niedrige Rüstkosten.


Mit dem steigenden Bedarf an hochgenauen Komponenten für die Luft- und Raumfahrt wächst die Anforderung an die Maßgenauigkeit und Steifigkeit in der Bauteilfertigung. Der Rückle-Schwenktisch MRT 800 2xs setzt in diesem Bereich Maßstäbe. Schwere Werkstücke, wie zum Beispiel Turbinengehäuse von Triebwerken, bringt er per Neigung in Position.

Diese Lösung ist effizienter und prozesssicherer, als das Werkzeug zum Werkstück zu neigen. Dank der kombinierten Dreh-Schwenk-Einheit lassen sich auch komplexe Geometrien wie Hinterschnitte und schräge Bohrungen exakt durchführen. Außer durch eine hervorragende Steifigkeit zeichnet sich der MRT 800 2xs durch eine verzugsfreie Palettenspannung aus und eignet sich insbesondere für die präzise Bearbeitung von Werkstücken bis zu einem Durchmesser von 1.600 mm und einer Höhe von 1.000 mm sowie für Zuladungen bis zu 4.000 kg.

Die unkompensierte Positioniergenauigkeit des Rundtischs liegt bei weniger als ± 2 Winkelsekunden, die Plan- und Rundlaufgenauigkeit liegt unter 10 µm. Die Schwenkachse des Tischs wird per Kegel- oder Stirnradgetriebe in Master-Slave-Konfiguration angetrieben. Diese sind besonders torsionssteif und bieten anders als Torque-Motoren auch bei einem Stromausfall eine hohe Sicherheit. Der Drehachsantrieb besteht aus einem Schneckengetriebe oder Torque-Motor und kann je nach Anwendungsanforderungen angepasst werden. In der Drehachse findet eine eigens entwickelte Wälzlagerung Anwendung, die höhere Steifigkeiten und Genauigkeiten als marktübliche Lagerungen bietet.

Ein weiterer Vorteil des Schwenktischs ist der austauschbare Mittelteil. Damit kann bei gleichbleibender Schwenkachse die Drehachse zum Positionier- und Fräsbetrieb gegen eine Achse zum kombinierten Dreh-Fräs-Betrieb ausgetauscht werden. Das Rückle-Baukastenprinzip ermöglicht dem Kunden zusätzlich, nach einem Crash den Tisch geometrisch korrekt auszurichten oder eine Reparatur vor Ort auszuführen, ohne die gesamte Einheit demontieren zu müssen.

Die Reparaturkosten halten sich durch den variablen Austausch baugleicher Ersatzteile im Rahmen. Um anwendungsspezifisch die optimale Lösung zu gewährleisten, unterstützt Rückle Anwender mithilfe von FEM-Berechnungen und auf Basis jahrzehntelanger Praxiserfahrung bei der Optimierung ihrer Produkte – vom ersten Konzept bis zur Serienreife.



Mehr Informationen zu Zollern Rückle:

Kontakt  Herstellerinfo
Zollern Rückle GmbH & Co. KG
Zainingerstraße 13 -15
72587 Römerstein-Böhringen
Tel.: +49 (0)7382 9373-0
Fax: +49 (0)7382 9373-83
E-Mail: info@zollern.de
www.zollern.com
