Komplettbearbeitung in einer Aufspannung

›Uni lock‹ von Kipp

›Uni lock‹ wurde von Kipp speziell für die Fünfseiten-Bearbeitung entwickelt. Ideal für die Spannung komplexer Werkstücke. Diese können in einer einzigen Aufspannung komplett gefertigt werden. Die Werkstücke werden formschlüssig mit dem Fünfachs-Modulsystem verbunden.


Die Basismodule können entweder direkt auf Maschinentische mit T-Nuten, auf Paletten mit Gewinde, auf Lochrastersysteme 50/40/M12 sowie auf die gängigen Nullpunkt-Spannsysteme adaptiert werden. Durch den modularen Aufbau und die Vielzahl der Module kann das System individuell für jede Anwendung zusammengestellt und neu kombiniert werden.

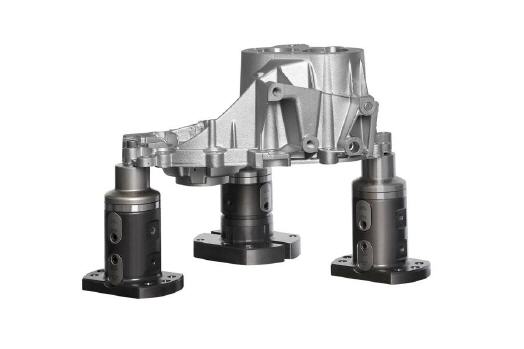

Das Werkstück wird auf einem, zwei oder vier stabilen Modul-Türmen befestigt. Auch weitere Module für große Werkstücke sind montiertbar. Das Spannsystem wird manuell, ohne Medienzufuhr betätigt und kann sehr schnell auf andere Werkstücke oder Vorrichtungen umgerüstet werden. Die Montage erfolgt denkbar einfach: Basismodul platzieren (anschrauben von oben oder unten), Aufbauspannmodule aufstecken, Reduktionsadapter mit angeschraubtem Werkstück aufsetzen und dann mit einem Drehmoment-Schlüssel manuell festschrauben. Der Aufbau ist jetzt stabil und bereit zur Bearbeitung.

Mehr als 70 Elemente stehen zur Verfügung: Basismodule, Aufbaumodule und Zubehörteile. In Kombination garantieren sie die Realisierung verschiedenster Höhen, das Andocken an Schnittstellen und die Bearbeitung verschiedener komplexer Werkstücke.



Mehr Informationen zur HEINRICH KIPP WERK KG:

Kontakt  Herstellerinfo
HEINRICH KIPP WERK KG
Heubergstraße 2
72172 Sulz-Holzhausen
Tel.: +49 (0) 74 54 / 7 93-0
Fax: +49 (0) 74 54 / 7 93 33
E-Mail: info@kipp.com
www.kipp.com
