Mobiles Lasermesssystem zur Radprofilvermessung
Auch Rundlaufmessung möglich

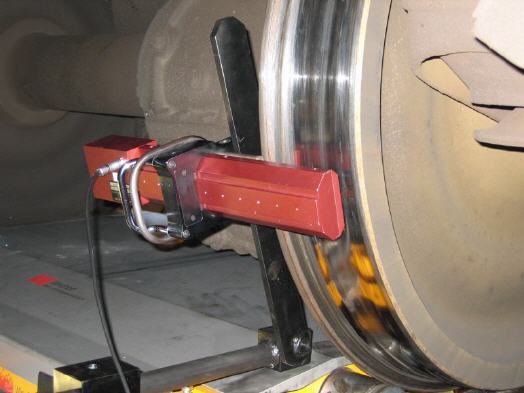

Das Unternehmen Wehrhahn bietet ein mobiles Radprofilmessgerät an, das zur messtechnischen Erfassung des Radprofils an einem stehenden Fahrzeug eingesetzt wird. Durch die Anwendung berührungsloser Lasermesstechnik wird eine hohe Auflösung und Genauigkeit bei der Aufnahme des gesamten Radprofils gewährleistet.
Das Radprofilmessgerät wurde von Wehrhahn besonders unter Berücksichtigung der beim Einsatz von Niederflurfahrzeugen zur Verfügung stehenden Platzverhältnisse entwickelt.
Als Dateneingabegerät steht ein Datenlogger zur Verfügung. Durch Bedienerführung werden die für die Messung zuzuordnenden Eingaben vom Bediener abgefordert, die Messung gestartet und dem Bediener die Messergebnisse angezeigt. Durch Gegenüberstellung von Ist- und Grenzwerten ist eine Zuordnung der gemessenen Werte zum Grenzmaß möglich.
Das gesamte Messgerät ist mobil ausgeführt; Eingaben und Messungen können durch nur einen Bediener ausgeführt werden. Die Akkus können im eingebauten Zustand durch Anschluss an das mitgelieferte Ladegerät wieder aufgeladen werden.
Der Datenlogger dient als Datenspeicher, Anzeigeeinheit und Spannungsversorgung für den Lasersensor. Die 4 NiMH-Akkus erlauben etwa 200 Messungen.
Das Messgerät ist geschlossen ausgeführt, das heißt, es sind keine bewegten bzw. offenen Teile vorhanden. Der Laser wird intern verfahren, die Steuer- und Regelelektronik ist im Messgerät enthalten.
Als Messwertaufnehmer wird ein spezieller Triangulationslaser eingesetzt. Der Laser ist über den gesamten Messbereich hinweg linearisiert. Entsprechend der Oberflächenbeschaffenheit des Messobjektes erfolgt eine automatische Laserleistungsregelung; dadurch sind unterschiedliche Oberflächen zuverlässig messbar.
Die zugehörige Stammdatenverwaltung bzw. Messdatenauswertesoftware kann auf einem vorhandenen Werkstatt-PC unter dem Betriebssystem Windows 95, 98, NT und 2000/XP installiert werden. Es ermöglicht die Pflege der für die Messung notwendigen Fahrzeugstammdaten, wie etwa Fahrzeugnummer, Fahrzeugtyp, Grenzmaße usw. und die Auswertung der gemessenen Werte, wie z.B. Spurkranzdicke, -höhe, qR-Maß, Radbreite und weitere. Die zu messenden Maße können nutzerspezifisch festgelegt werden.
Die gemessenen Werte werden in Protokollen als Fahrzeugprotokoll oder Fahrzeuglaufleistungsprotokoll dargestellt.
Optional sind die Auswertung der gemessenen Radprofilkurven einschließlich Vergleich sowie die Durchmesserermittlung auf der Grundlage eines bekannten Referenzinnendurchmessers möglich.
Bei Einsatz einer mobilen Radsatzdreheinrichtung RSD der Fa. Windhoff kann auch der Rundlauf überprüft werden.
Die Überprüfung des Messgerätes erfolgt mittels eines zertifizierten Prüfnormales.
Mit diesem Gerät sind sowohl Verschleißuntersuchungen der Räder und Radsätze über einen längeren Betriebszeitraum hinweg möglich, als auch eine Sofortdiagnose über die Einhaltung der entsprechenden Radprofilmaße und damit eine eventuell notwendig werdende Reprofilierung.
Mehr Informationen zu Dr. D. Wehrhahn:
 |
Dr. D. Wehrhahn |
|
Meßsysteme für die Qualitätssicherung |
|
Hildesheimer Straße 140 |
|
30173 Hannover |
|
Tel.: 0511/512665 |
|
Fax: 0511/522152 |
|
E-Mail: info@drwehrhahn.de |
|
www.drwehrhahn.de |
