Hellfeld-Auflicht für brillante Abbildung

Reflexionen vermeiden

Die Beleuchtungsarten Durchlicht, Dunkelfeld-Auflicht und Hellfeld-Auflicht ermöglichen die flexible Messung von Werkstücken und gehören bei jedem Koordinatenmessgerät mit Bildverarbeitungssensor zum Standardumfang. Werth hat nun ein System entwickelt, das mögliche Reflexe unterdrückt.


Ringförmiges Dunkelfeld-Auflicht beleuchtet das Messobjekt unter einem Winkel von etwa 45 Grad. Im Gegensatz dazu beleuchtet das Hellfeld-Auflicht parallel zum Strahlengang des Bildverarbeitungssensors. Somit können z. B. Kanten zwischen horizontalen und leicht geneigten Flächen des Messobjekts besonders gut gemessen werden.

In Koordinatenmessgeräten mit Bildverarbeitungssensorik entstehen beim Einsatz niedriger Vergrößerungen bei Benutzung eines integrierten Hellfeld-Auflichts oft störende Reflexionen innerhalb des Objektivs durch Spiegelungen an den optisch wirksamen Komponenten.

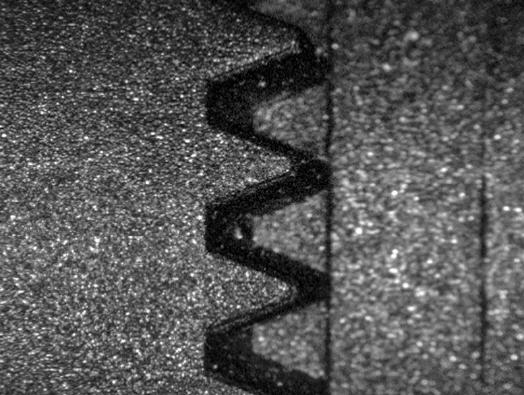

Aufgrund dieser Problematik sind bei Wettbewerbslösungen oft entweder keine Hellfeld-Beleuchtungen verfügbar oder diese sind über Vorsatzsysteme realisiert, welche den Arbeitsabstand und damit die Flexibilität stark einschränken. Bei der Werth Messtechnik GmbH wurde eine spezielle Lösung entwickelt, die störende Reflexe gezielt unterdrückt, sodass im gesamten Sehfeld eine brillante Auflichtabbildung des Messobjekts entsteht und entsprechende Kanten prozesssicher und mit geringsten Messunsicherheiten gemessen werden können.



Mehr Informationen zur Werth Messtechnik GmbH:

Kontakt  Herstellerinfo
Werth Messtechnik GmbH
Siemensstraße 19
Tel.: +49-(0)641-7938-0
Fax: +49-(0)641-7938-719
E-Mail: mail@werthmesstechnik.de
www.werth.de
