Innovation schafft Vorsprung

Weitgehend verschleißfreies Getriebe

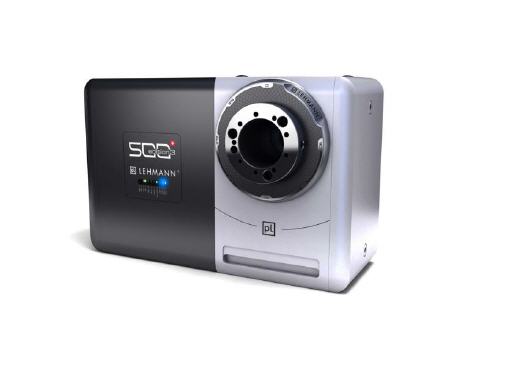

Der Drehtisch-Hersteller pL LEHMANN hat seine CNC-Drehtische der Baureihe 500 weiter verbessert. Auf der AMB 2014 in Stuttgart präsentiert das Schweizer Unternehmen seine neue ›edition 3‹, die sich besonders durch ein vorgespanntes und spielfreies Getriebe auszeichnet. Außerdem warten die neuen, ab Januar 2015 verfügbaren Lehmann-Drehtische mit erweiterten Funktionen sowie verbesserter Wartungs- und Servicefreundlichkeit auf.


pL LEHMANN hat das tausendfach bewährte Getriebe seiner CNC-Drehtische weiterentwickelt. Ab edition3 kommt das neue PGD (preloaded gear drive) zum Einsatz, dessen Vorteile vielfältig sind: Das in definiert vorgespanntem Zustand ausgelieferte PGD ermöglicht eine echte Simultanbearbeitung auch ohne Direktmesssystem. Außerdem kann bei kleineren Bearbeitungen bis zu einem Drittel des zulässigen Vorschub-Drehmomentes dank vorgespanntem Getriebe ungeklemmt bearbeitet werden.

Ein weiterer Pluspunkt: Das Getriebe ist weitgehend verschleißfrei. Zumindest konnte bei umfangreichen Langzeittests mit dem Drehtisch EA-510 – mit Standardlast und Antriebsdaten gemäss Katalog, nach nahezu 5 Millionen Taktungen in einer Betriebszeit von fast 5‘000 Stunden (summiert ca. 1‘000 Stunden Dauerlauf) – keinerlei Verschleiß festgestellt werden. All diese exzellenten Eigenschaften sind Resultate jahrzehntelanger Erfahrungen.

Neue Highspeed-Drehtische

Die neue edition 3 gibt es mit PGD in Standard- und Highspeed-Versionen. Die Standard-Drehtische EA-507, EA-510, EA-520 und EA-530 zeichnen sich durch Selbsthemmung, hohe Steifigkeit und Vorschubmomente sowie kurze Taktzeiten aus. Sie können als Schwenkachse und/oder für die Übertragung höherer Massenträgheitsmomente eingesetzt werden. Dadurch sind sie ideal geeignet für ein breites Werkstücksortiment und große Lasten, für den Positionierbetrieb und eine Simultanbearbeitung mit großem Massenträgheitsmoment.

Die Highspeed-Versionen EA-511 (EA-508, EA-521 und EA-531 noch nicht verfügbar) überzeugen durch hohe Dynamik, lange Einschaltdauer, sehr kurze Taktzeiten von beispielsweise 0,26 s/90° und Drehzahlen von bis zu 200 min-1. Das prädestiniert sie für kleine bis mittlere Lasten, kurze Bearbeitungen und hohe Stückzahlen im Positionierbetrieb oder bei simultaner Highspeed-Bahnbearbeitung. Für viele Anwendungen sind sie den Torque-Drehtischen (Direktantrieb) in Sachen Kompaktheit, Steifigkeit und Unempfindlichkeit bei Laständerungen durch unterschiedliche Werkstücke (oder deren exzentrische Lage) klar überlegen, ohne mit Drehzahl und Taktzeit nachzustehen.

Anschlusskompatibilität sichergestellt, Service- und Benutzerfreundlichkeit erhöht

Der Innenaufbau und die Außenabmessungen der beiden PGD-Varianten sind identisch. Auch Kabel und Stecker einschließlich Pin-Belegung und Motoren sind 100% identisch. Allein ein paar wenige Parameter sind CNC-seitig zu modifizieren (von pL zur Verfügung gestellt). Dies ermöglicht beliebige Kombinationen (z.B. Schwenkachse Standard, Teilachse Highspeed), ohne maschinenseitig Anpassungen machen zu müssen. Darüber hinaus bestehen große Vorteile für den Wartungs- und Ersatzteildienst.

Überhaupt hat sich die Service- und Benutzerfreundlichkeit bei den CNC-Drehtischen der edition 3 weiter verbessert. So wurde unter anderem das Abluftventil für Klemmung im Sinne besserer Zugänglichkeit neu angeordnet sowie schallgedämpft. Der integrierte Druckübersetzer BRAKY konnte konstruktiv noch ausfallsicherer gestaltet werden, und der Zahnriemen kann jetzt von außen einfach und schnell gespannt werden.

Von der integrierten blackBOX – verantwortlich für das Klemmungsmanagement der Spindel und die automatische Messung wichtiger Kennzahlen – gibt es jetzt eine neue Version II. Dank USBduplo-Stecker hat der Servicetechniker online Zugriff auf blackBOX-Daten für Monitoring und Update. Die blackBOX II lässt sich auch mit 110 V betreiben. pL LEHMANNbietet überdies ein Softwaretool mit grafisch selbsterklärender Oberfläche.



Mehr Informationen zur Peter Lehmann AG:

Kontakt  Herstellerinfo
Peter Lehmann AG
Bäraustrasse 43
CH-3552 Bärau
Tel.: +41 (0)34 409 66 66
Fax: +41 (0)34 409 66 00
E-Mail: pls@plehmann.com
www.lehmann-rotary-tables.com
