Mannlos, präzise und konstant

Dental- und Medizinwerkzeuge fertigen

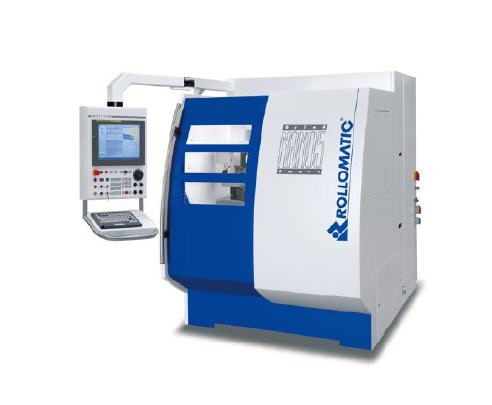

Mit seiner GrindSmart Nano5 hat der schweizerische Schleifmaschinenhersteller Rollomatic aus Le Landeron eine Schleifmaschine für die Serienfertigung von Dental- und Medizinwerkzeugen entwickelt, die nicht nur mit großer Performance ein beträchtliches Werkzeugspektrum schleift, sondern das auch noch vollautomatisch und mannlos schafft.


Vor allem in der Medizin- und Zahntechnik kommt es auf Kleinwerkzeuge an, die harte, schwer zerspanbare High-Tech-Materialien wie Hochleistungskeramiken oder Titanlegierungen meistern. Auch weiche Werkstücke werden in dieser Branche zerspant – beispielweise bei der Bearbeitung von Wachsblanks.

Die GrindSmart Nano5 wurde im Besonderen für Dentalwerkzeuge, auch in der Serienproduktion, entwickelt. Sie fertigt zum Beispiel Rotierfräser, Lindemann-Fräser sowie endodontische Feilen und Reibahlen. „Um möglichst kurze Zykluszeiten sowie höchste Stabilität im Schleifprozess zu gewährleisten, verfügt die Schleifmaschine über ein kompaktes Design mit minimierten Verfahrwegen“, erklärt Jean-Charles Marty, Product Manager bei Rollomatic SA.

Vielseitig, schnell und automatisch

Für eine solche Vielzahl unterschiedlicher Dentalwerkzeuge wurde die GrindSmart Nano5 mit verschiedenen Schaftführungssystemen ausgestattet: Eines, speziell für Rotierfräser, spannt das Werkzeug direkt hinter dem Kopf ein, um während der Schleifoperation das Maximum an Stabilität zu erreichen. Das zweite Schaftführungssystem eignet sich für die Herstellung von Standardbohrern und -fräsern, deren Werkzeugkopf im Durchmesser kleiner oder genauso groß ist wie der Schaft. Für Werkzeuge mit langen Schneiden, wie beispielsweise endodontische Feilen und Reibahlen, ist zudem eine Lünette erhältlich, die verhindert, dass sich das Werkzeug während des Schleifprozesses durchbiegt.

Der Wechsel von einem Schaftführungssystem zum anderen sowie die Konfiguration der Maschine dauern nur wenige Minuten. „Außerdem ist die Maschinenhaube nicht mit dem Bett verbunden“, fügt Jean-Charles Marty hinzu. „Die Schleifergebnisse können also nicht durch externe Kräfte beeinflusst werden.“

Auch einen automatischen Laderoboter hat Rollomatic in die GrindSmart Nano5 integriert, um sie für die Serienproduktion zu rüsten. Losgrößen bis zu 1.000 Werkstücke können dank des Roboters mannlos bearbeitet werden. Die Maschine ist so ausgelegt, dass die Rüstzeiten im Vergleich zu anderen Schleifmaschinen signifikant kürzer sind. Das Hochgeschwindigkeits-Ladesystem be- und entlädt Werkstücke in nur wenigen Sekunden.

Benutzerfreundliche Bedienbarkeit

Rollomatic liefert die GrindSmart Nano5 mit leistungsstarker Fanuc-Steuerung plus integriertem PC, 15-Zoll-Touchscreen und ergonomischem Bedienpult. Die standardmäßige Lieferung enthält dazu die neueste Version der Programmiersoftware Virtual Grind Pro, die sowohl mit hoher Performance als auch mit benutzerfreundlicher Bedienbarkeit aufwartet. Das Softwarepaket, bestehend aus Virtual Grind Pro und BurCalc, bietet eine große Bandbreite an Programmiermöglichkeiten für Fräser und Bohrer, nicht nur als Dentalwerkzeuge.

Ein Simulator zeigt die unmittelbare 3D-Darstellung des zu bearbeitenden Werkstücks und visualisiert dabei vor Fertigungsbeginn die Maschinenbewegungen auf dem PC. Unnötige Rüstzeiten werden auf diese Weise vermieden und eventuelle Kollisionen schon im Voraus ausgeschlossen. Das steigert wiederum die Betriebszeit in signifikantem Maße. Jean-Charles Marty: „Die CNC-Programmierung bleibt bei all den herausragenden Features für den Anwender einfach und intuitiv. Selbstverständlich versorgen wir unsere Kunden nach Kauf der GrindSmart Nano5 dauerhaft mit den neuesten kostenlosen Programm-Updates.“
