Sprint: Nachrüsten leicht gemacht

Regler für Thyristor-Leistungsmodule

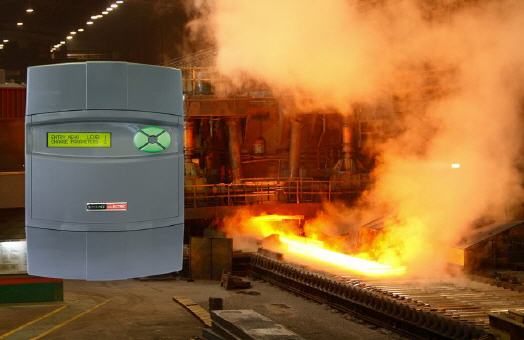

Sprint Electric stellt Regler der Serie PLXD für externe Thyristor-Module (Thyristor-Stacks) vor. Die Regeleinheiten für Thyristor-Stacks eignen sich perfekt zur Regelung von gleichstrombetriebenen 6-Puls- oder 12-Puls-Thyristor-Leistungsmodulen im 2-Quadranten- oder 4-Quadrantenbetrieb.


Ein Thyristor-Stack-Regler in Kombination mit einem externen Leistungsmodul wird eingesetzt, wenn ein Modularantrieb nicht in der Lage ist, genügend Leistung zu liefern. Ein externer Thyristor-Stack kann zur Steuerung von Motoren mit bis zu mehreren Tausend Amperes ausgelegt werden und problemlos von der gleichen PLXD-Einheit geregelt werden. Thyristor-Stack-Regler werden in zahlreichen Bereichen eingesetzt, in denen Hochleistungs-Gleichstrommotoren eine Rolle spielen, beispielsweise in Warmwalzwerken, Kunststoffextrudern, Mischmaschinen für die Gummiverarbeitung und in vielen weiteren Anwendungen.

Die Hauptvorteile der PLXD-Regler für Thyristor-Stacks: sie können bei der Konstruktion neuer Anlagen eingeplant oder zur Nachrüstung bereits bestehender Thyristor-Leistungsmodule eingesetzt werden, wenn deren Steuerelektronik modernisiert oder in ein Netzwerk mit Feldbus-Topographie integriert werden muss. Der PLXD kann mit den neuesten Feldbus-Protokollen geliefert werden, darunter Profibus, Modbus RTU, Modbus TCP/IP, CanOpen, Devicenet, Ethernet. Die gleiche Regeleinheit kann sowohl für 2-Quadranten- als auch für 4-Quadranten-Leistungsmodule verwendet werden. Auch ein 6-Puls- und 12-Puls-Betrieb kann berücksichtigt werden.

Thyristor-Stack-Regler der Serie PLXD werden eingesetzt, um externe dreiphasige Thyristor-Module für Gleichstrommotoren zu regeln. Sie verfügen über alle Funktionen der bewährten Gleichstromrichter-Baureihe PLX von Sprint Electric. Der PLXD-Regler sendet Gate-Treiber-Impulse für die Ansteuerung von seitens der Anwender bereitgestellten Impulstransformatoren mit einem Primärimpulsstrom von bis 1,5 Ampere. Der Regler verfügt über Klemmen für die Aufnahme von extern generierten isolierten Ankerstromsignalen und Feldsignalen, einen Thermo-Sensorschalter für den Kühlkörper, und Ankerspannungsrückführung für höhere Spannungen. Die Einheit bietet auch eine kurzschlussfeste +24 V-Spannungsversorgung für die Transformatoren der Gate-Treiber-Impulse.

Neben den neuen Tyristor-Stack-Reglern bietet Sprint Electric für die Steuerung von Gleichstrommotoren ein breites Produktprogramm an Gleichstromrichtern mit mehr als 150 Modellen an, die sowohl einphasige als auch dreiphasige, regenerative und nicht regenerative Anwendungen abdecken. Das gesamte Produktportfolio umfasst analoge und digitale Gleichstromrichter von 12 A bis 2250 A sowie Feldregler und digitale Steuerungen für Schleifringläufermotoren. Ob zur Nachrüstung oder als OEM-Ausrüstung, die Gleichstromrichter aus England sind weltweit in vielen unterschiedlichen Branchen wie der Metallverarbeitung, der Zellstoff- und Papierindustrie, der Gummi- und Kunststoffverarbeitung, der Lebensmittelverarbeitung, der Freizeitindustrie und in Hebezeugen im Einsatz.



Mehr Informationen zu Sprint:

Kontakt  Herstellerinfo
Ulrich Brandt Elektrotechnik
Homburger Landstr. 42 g
60435 Frankfurt
Tel./Fax: 069 548 41 23
E-Mail: brandt-elektrotechnik@web.de
www.sprint-electric.com
