Der schnellste Servo-Stanzbiegeautomat der Welt

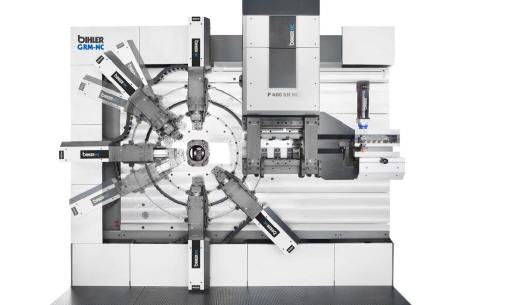

Servo-Stanzbiegeautomat GRM-NC von Bihler

Wie sich mit Servotechnik die Produktionseffizienz deutlich steigern lässt, demonstriert Bihler mit seinem komplett servogesteuerten Stanzbiegeautomat GRM-NC.


Sehr hohe Produktionsgeschwindigkeiten bis 240 1/min., exzellente Fertigungsqualität sowie kürzeste, zu 100 Prozent reproduzierte Rüst- und Umrüstoperationen sind die herausragenden Stärken der GRM-NC von Bihler. Das prädestiniert die GRM-NC vor allem zur Fertigung von kleinen bis mittleren Serien sowie von Bauteilen in vielen Varianten.

Möglich macht dies modernste Servotechnik in Kombination mit intuitiv bedienbarer Steuerungstechnik der VariControl VC 1. So lassen sich beispielsweise die Schlittenaggregate einfach per Knopfdruck über die automatische Verstell- und Positioniereinheit exakt radial und linear ausrichten. Werkzeug-Schnellwechselsysteme verkürzen die Rüstzeiten weiter. Anwender reagieren somit sehr schnell und bedarfsorientiert auf kurzfristige Kundenanforderungen.

Neunmal schneller rüsten

Daneben ist die GRM-NC voll kompatibel zu mechanischen Stanzbiegeautomaten der GRM-Serie. Bestehende Werkzeuge dieser Maschinentypen lassen sich auf der Servomaschine einfach adaptieren und optimieren. Diese ersetzt dann gegebenenfalls mehrere mechanische Maschinen und ermöglicht Anwendern eine viel höhere Wertschöpfung. Outputraten lassen sich um mehr als 300 Prozent steigern, Losgrößen in der halben Zeit abarbeiten und Umrüstzeiten bis zum Faktor neun verkürzen.

Vormals besonders zeitintensive Arbeiten wie das Einstellen des Materialvorschubs, die Positionierung der Schlittenaggregate und das Justieren der Biegestempel-Bewegungen erledigen sich nun in Minutenschnelle über die Maschinen- und Prozesssteuerung VC 1. Werden auf der GRM-NC neue Applikationen realisiert, sind die Werkzeugkosten durch die viel geringere Anzahl an Werkzeugkomponenten deutlich reduziert.

Prozesssicher fertigen

Eine konstant hohe Produktqualität garantieren die servogesteuerten Bearbeitungsaggregate. Diese sind über den gesamten Arbeitsbereich frei programmierbar. Arbeitshub, unterer Totpunkt, Hublagenverstellung sowie das Bewegungsprofil sind frei wählbar. Die Maximalkraft kann zu jedem Zeitpunkt und in jeder Hublage erfolgen. Umformbewegungen sind mit konstanter Kraftübertragung realisierbar.

Das Resultat: Band- und Drahtmaterial (Bandbreite max. 90 mm, Drahtdurchmesser max. 6 mm) wird an jeder Station mit optimaler Geschwindigkeit bearbeitet. Für ein Höchstmaß an Prozesssicherheit besitzen alle Aggregate ein integriertes Kühl- und Zentralschmiersystem. Weitere Features sind eine softwareseitig integrierte Überlastsicherung sowie ein Absolutmesssystem zur vollständigen Kompensierung prozessbedingter Temperatureinflüsse.

Intelligente Steuerungstechnik

Die integrierte Steuerungsplattform ›VariControl VC 1‹ erlaubt eine einfache und intuitive Bedienung der GRM-NC. Alle Maschinenfunktionen sowie die Achsanzahl und Achsbewegung werden ohne externe Programmiergeräte direkt an der Steuerung konfiguriert. Umrüstvorgänge erledigen sich zu 100 Prozent reproduziert über die maßgeschneiderte Menüführung. Das integrierte multimediale Diagnose- und Online-Hilfesystem ›bASSIST‹ unterstützt den Bediener mit Videos, Grafiken, et cetera und erlaubt, Prozesse einfach zu optimieren.
