Planet V - die nächste Generation von Supfina

Neue Maßstäbe in Sachen Schleifen

Planet V von Supfina steht seit je her für hochpräzise Ergebnisse beim Doppelseitenschleifen. Auf der Basis der bewährten Technologie hat Supfina nun neueste Forschungsergebnisse in die nächste Generation der Serie eingebracht. So ist es gelungen, ohne Zugeständnisse bei Präzision, Produktivität und Bedienungsfreundlichkeit eine noch kompaktere und wirtschaftlichere Maschine zu präsentieren.

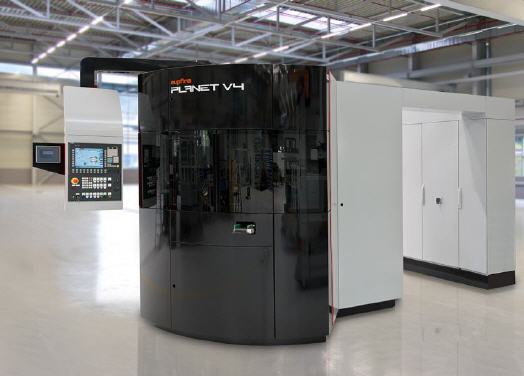

Supfina Grieshaber hat die Maschine ›Planet V4‹ völlig neu überarbeitet. Damit können Werkstücke mit Durchmessern von 6 mm bis 85 mm und einer Dicke von 0,6 mm bis 40 mm ein- oder doppelseitig bearbeitet werden. Hauptmerkmal ist die perfekte Schwingungsdämpfung bei absoluter thermischer Stabilität. Erreicht wird dies durch den mit Mineralguß ausgefüllten Stahlständer.

Starke Schleifspindeln mit einer Leistung von 26 kW ermöglichen je nach Werkstückmaterial Abträge bis 0,5 mm in einem Durchgang. Die Einhaltung von Parallelitäten unter 0,005 mm beweist den Anspruch an ein Maximum an Präzision.

Neben dem Durchlaufschleifen beherrscht die Planet V selbstverständlich auch das Pendel- sowie das Mehrfachdurchlaufverfahren. Weitere Stärken finden sich im patentierten Schleifspalt-visualisierungsystem TNS (Tiltungs-Navigations-System): Nach Eingabe der Werkstückparameter wird der optimale Schleifspalt und die jeweiligen Einstellwerte für jeden Tiltungspunkt angezeigt. Beim mechanischen Einstellen der Tiltung wird über das bewegliche Bedienpanel der Soll- und Istwert angezeigt. Dadurch wird das das Einrichten wesentlich erleichtert.

Für die optimale Prozesssicherheit wurde die Maschine mit modernster Messtechnik ausgestattet. Dabei wird die untere Schleifscheibe vermessen, um deren Verschleiß zu kompensieren. Zusätzlich wird jedes einzelne geschliffene Werkstück in der Höhe vermessen. Beide Werte können über ein separates Display eingestellt und visualisiert werden.

Das integrierte Abrichtsystem erlaubt den Einsatz verschiedenster Abrichtwerkzeuge. Mittels Körperschallmessung ist ein vollautomatisches und hochpräzises CNC-gestütztes Abrichten der Schleifscheiben möglich.
Neben einer verbesserten Bedienhöhe wurde die Maschine von ihren Abmaßen kompakter gestaltet. Das bereits von anderen Supfina-Maschinenreihen bekannte und innovative Maschinendesign wurde perfekt umgesetzt – bei der Optimierung der Gesamtkonstruktion wurde höchster Wert auf die Beibehaltung der bewährten Merkmale gelegt.



Mehr Informationen zu Supfina:

Kontakt  Herstellerinfo
Supfina Grieshaber GmbH & Co. KG
Schmelzegrün 7
77709 Wolfach
Tel.: +49 (0)7834-866-0
Fax: +49 (0)7834-866-200
www.supfina.com
