Noch zuverlässiger und präziser schleifen

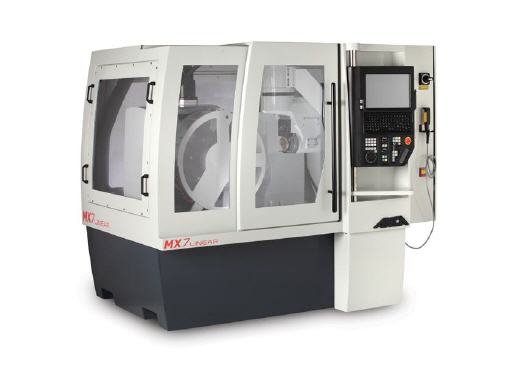

MX7 Linear von ANCA

Für die Volumenproduktion von Hochleistungswerkzeugen sind leistungsstarke Schleifmaschinen ein absolutes Muss. Bewährt hat sich in diesem Bereich die MX7 von ANCA. Das Unternehmen hat nun das erfolgreiche Maschinenkonzept mit der neuen LinX Lineartechnologie kombiniert. Entstanden ist die nächste Generation von CNC-Schleifmaschinen. Denn das neue Design der Linearmotoren macht die MX7 Linear noch zuverlässiger und sorgt für präzise Werkzeuge mit hoher Oberflächenqualität.


„Wir arbeiten stetig daran, unsere Maschinen zu optimieren und weiter zu verbessern. Damit wollen wir unseren Kunden helfen, die Produktivität und Qualität ihrer Fertigung weiter zu erhöhen. Die Kombination der bewährten MX-Plattform mit unserer innovativen LinX Lineartechnologie war da nur der nächste logische Schritt“, so Jan Langfelder, Geschäftsführer der ANCA GmbH.

ANCA hat die MX7 Linear speziell auf die Anforderungen des industriellen Produktionsschleifens von Präzisionswerkzeugen abgestimmt. Sie eignet sich ideal für die Massenproduktion von Werkzeugen bis zu einem Durchmesser von 25 mm und ermöglicht dabei die Bearbeitung unterschiedlicher Losgrößen mit minimalen Einrichtzeiten. Jan Langfelder: „Wie auch schon die MX7 sorgt sie mit dem doppelsymmetrischen Portal, an dem Schleifscheibe und Spindel montiert sind, für hohe Werkzeuggenauigkeit.

Durch die Position mittig über der Werkzeugzentrumslinie entsteht eine hervorragende Steifigkeit.“ Die Dauermagnetspindel mit 38 kW Spitzenleistung bietet ein hohes Drehmoment bei niedrigen Drehzahlen und rüstet damit die MX7 Linear hervorragend für das Schleifen von Hartmetall. Mit den neuen LinX Linearmotoren von ANCA für die Bewegung der X- und Y-Achsen und mit linearen Glasmaßstäben wird die Maschinenpräzision und -leistung weiter gesteigert.

Die gesteigerte Genauigkeit erreichen die LinX Linearmotoren mit der extrem glatten Achsbewegung. Da es sich um kontaktlose Antriebe handelt, sind Abweichungen durch Verschleiß an dieser Stelle kein Thema mehr. Zudem reduzieren sich dank der hohen Achsgeschwindigkeit und Beschleunigung die Zykluszeiten. Dabei ist LinX weitgehend immun gegen Temperaturschwankungen.

Durch das spezielle Design sind die LinX Linearmotoren ideal für den Einsatz im rauen Schleifumfeld. Die Abdichtung nach IP67 (Schutz vor Staub und gegen zeitweiliges Untertauchen) verhindert das Eindringen von Schleifabfall in den Motor und verlängert so die Lebenszeit. Jan Langfelder: „Im Vergleich mit flachen Linearmotoren zeigen sich weitere Vorteile: Zum einen eliminiert das radiale Magnetfeld von LinX den Druck auf Führungen und Maschinenbett und zum anderen reduziert sich der Energiebedarf. Auch ist für LinX keine separate Kühleinheit nötig, sondern es wird das Kühlsystem der Maschine verwendet.“

Für erhöhte Produktivität und Flexibilität ist die MX7 Linear mit einem Scheibenpaketwechsler ausgestattet, der bis zu sechs Scheibenpakete lagert und wechselt. Der Wechsel dauert nur zirka 15 Sekunden – inklusive Kühlmittelverteiler. Dabei sorgt die positionsgesteuerte Q-Achse für hohe Wiederholgenauigkeit. Mit dem integrierten Scheibenabrichter geht die MX7 Linear einen weiteren Schritt in Richtung personallosen Betrieb. Die am Werkstückstock montierte Abrichtrolle ermöglicht das Abrichten der Scheiben im Zyklus.

Für einen noch höheren Automationsgrad stehen dem Anwender weitere Optionen zur Verfügung: Beispielsweise können zum automatischen Laden von Werkzeugen der RoboMate oder FastLoad Kompaktlader von ANCA in die Maschine integriert werden. Auch verschiedene Messinstrumente wie iView und LaserPlus zur Werkzeugvermessung sowie ein Scheibentaster sind für die MX7 Linear erhältlich.

Als kostengünstigere Alternative hat ANCA die MX5 Linear im Programm: Sie eignet sich ebenfalls gut für große Losgrößen und bietet dabei die Flexibilität, auch gemischte Lose gewinnbringend zu schleifen. Jan Langfelder: „Bei einer kleineren Spitzenleistung der Dauermagnetspindel von 26 kW und einem Scheibenwechsler für maximal zwei Scheibenpaketen arbeitet die MX5 Linear genauso zuverlässig, stabil und präzise wie ihre große Schwester.“



Mehr Informationen zu Anca:

Kontakt  Herstellerinfo
ANCA Europe GmbH
Im Technologiepark 15
69469 Weinheim
Tel.: +49 6201 84 669 40
Fax: +49 6201 87 508 13
E-Mail: gerinfo@anca.com
www.anca.com
